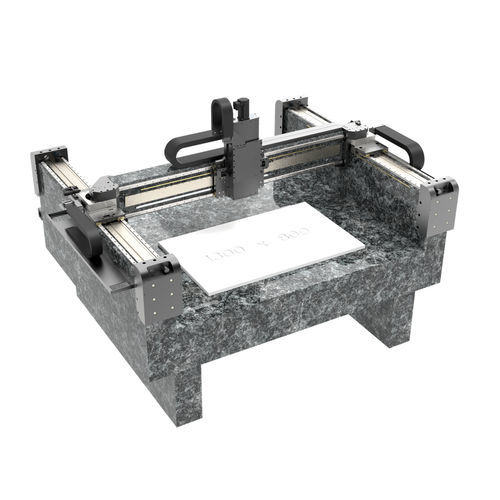

XYZ-Positioniersystem 782300:150.26
LaserPortalKugelgewindespindel

XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
XYZ-Positioniersystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
XYZ
Aufbau
Laser, Portal
Weitere Eigenschaften
Kugelgewindespindel, mit Linearmotor, Profilschienen, mit Servoantrieb

Beschreibung

XYZ Gantry für hochdynamische Laser-Anwendungen | XY Linearmotor, Profilschiene | Z Kugelgewindetrieb, AC-Servo | Verfahrwege bis 1300 x 800 mm Hochdynamisches XYZ Positioniersystem für Laserapplikationen Dieses Gantry ermöglicht hochdynamische Bewegungen über eine Fläche von 1300 x 800 mm. Der kundenspezifische Bearbeitungskopf bzw. Sensor an Z-Achse bewegt sich schnell, gleichmäßig über die Träger auf dem Granit. Die Profilschienenführungen sind direkt auf dem Granit befestigt, um optimale Ablaufeigenschaften für enorm wiederholbare Ergebnisse im Submikrometerbereich zu erreichen. Durch den Gantry-Aufbau ist eine Integration in Taktstraßen und das Anreihen mehrere solcher Portale einfach realisierbar. Hoher Durchsatz bei gleichbleibender Qualität · Ideal für hochpräzise und dynamische Anwendungen z.B. Laserfügen, Lasermikroapplikationen in der Medizintechnik · Sehr große Verfahrwege von 1300 x 800 mm · Zuverlässige und gleichbleibende Qualität durch eine hochpräzise Positionierung mit einer Wiederholgenauigkeit bis zu 0.8 µm · Integrierte Linearmotoren garantieren hohe Beschleunigungen und Geschwindigkeiten bei gleichzeitig hoher Präzision Optional erweiterbar: · Anreihbare Systemausführung · Anpassung der Verfahrwege, Längenkombination, Verkabelung und Steuerung · Grundplatte aus Granit oder Aluminium · Sonderkonfiguration für Biotechnologie, Medizintechnik, Pharma, Halbleiter · Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) · Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
