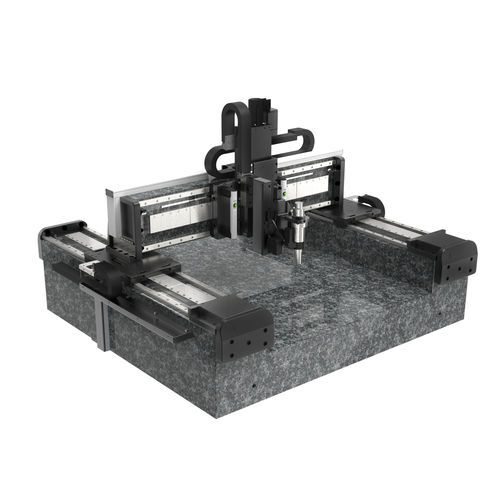

3-Achs-Positioniersystem 782498:001.26

XYZlinearPortal

XYZ Gantry System für 3D Automatisierungsanwendungen | XY Linearmotor, Profilschiene | Z Kugelgewindetrieb, AC-Servo Hochpräzise, universelle 3D-Überkopfanwendungen Dieses 3-Achs-Positioniersystem lässt sich flexibel für Produktions- und Inspektionsprozesse für verschiedene Anwendungen adaptieren. Der kundenspezifische Bearbeitungs- bzw. Messkopf an der Z-Achse bewegt sich Überkopf über den Probenträger. Basierend auf der Linearachse LA250 mit linearen Direktantrieb erreicht dieses System hohe Geschwindigkeiten und Beschleunigungen bei hoher Präzision und sehr guter Reproduzierbarkeit. Für die vertikale Positionierung wird der hochpräzise Lineartisch PLT165-AC mit einem leistungsstarken AC-Servomotor als Antrieb für seinen Präzisionskugelgewindetrieb genutzt. Optimiert für leistungsstarke Automatisierungsanwendungen · Ideal für automatisierte Hochdurchsatzanwendungen durch große Verfahrwege von 700 x 700 x 200 mm · Hochdynamische, schnelle Bearbeitung der Proben durch Geschwindigkeiten bis 1000 mm/s · Hochpräzise Positionierung mit Wiederholgenauigkeiten bis 0.3 µm · Überragende Stabilität für eine hohe Reproduzierbarkeit und Auflösungen Optional erweiterbar: · Adaption an den kundenspezifischen Produktions- oder Messkopf · Anpassung der Verfahrwege bis 2000 mm für die Produktionsfläche · Sicherheitsumhausung und verschiedene Grundplatten · Abwischbare, chemikalienresistente Oberflächen · Steuerung in Z manuell oder motorisch · Ausführungen ISO 14644-1 (bis Klasse 1 auf Anfrage) · Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftwarentroller inkl. Beispielsoftware
