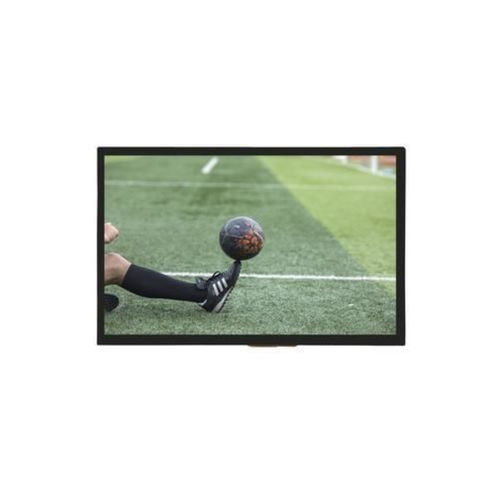

Displaymodul / TFT LCD T101GBP003

IPSmit PCAP-TouchscreenMultitouchscreen

Produktübersicht
10,1-Zoll-Touchscreen-Display (Modell T101GBP003): HDMI + USB interaktives Display-Kit, das ein TFT-LCD (IPS) Panel mit einer PCAP kapazitiven Touchschicht (G+G-Struktur) kombiniert. Der Touch-Controller ist GOODIX GT9271 und unterstützt 10-Punkt-Multi-Touch über eine IIC (I2C) Schnittstelle. Das Modul bietet weite Betrachtungswinkel, gute Lesbarkeit im Freien und einen sparsamen Betrieb (5V Versorgung).

Wesentliche Display-Merkmale

• Auflösung: 1280 x 800 für klare Darstellung
• IPS-TFT-Panel für große Betrachtungswinkel und gleichmäßige Farbwiedergabe
• Sonnenlichttaugliche Optionen für helle Umgebungen
• Optical Bonding oder Tape Bonding verfügbar zur Verbesserung von Klarheit und Robustheit
• Niedriger Stromverbrauch: 5V Versorgung

Touch-Panel Merkmale

• Kapazitiver PCAP-Touch, G+G-Glasstruktur
• Unterstützung von 10-Punkt-Multi-Touch
• Robustes Glas mit Härtegrad 6H (kratzfest)
• Touch-IC: GOODIX GT9271
• Touch-Schnittstelle: IIC (I2C)

Vielseitigkeit und Kompatibilität

• Kompatibel mit Windows, Android, Linux (Raspbian, Arch Linux) und Raspberry Pi
• Schnittstellen: HDMI für das Display; USB für Touch und Strom (Standardkonfiguration)

Anwendungsbereiche

• Industrielle Steuerung: HMI-Panels, Maschinenbedienung, Überwachungssysteme
• Gebäudeautomation: Bedienfelder und Sicherheitslösungen
• Medizinische Geräte: Patienten-Terminals und Diagnosedisplays
• Self-Service-Terminals: Kiosks, Geldautomaten, Ticketing und Informationsdisplays
• Bildung: interaktive Tafeln und Lernendgeräte
• Einzelhandel: POS-Systeme und interaktive Werbedisplays
• Automotive: In-vehicle Infotainment und Navigationsdisplays
• Weitere: Digital Signage, tragbare Konsolen, Media Player, Robotik

Produktion & Lager
Produktionsstatus: In Produktion
Lagerbestand: 10 Stück

Technische Parameter
Modell: T101GBP003
Größe: 10,1 Zoll
LCD-Typ: TFT
Display-Typ: IPS
LCD-Schnittstelle: LVDS
Pin-Anzahl: 40Pin
Auflösung: 1280 x 800
Helligkeit: 200 cd/m² (Tabelle) — 350 cd/m² (Übersicht)
Blickrichtung: All o'clock
Blickwinkelbereich: 85/85/85/85°
Aktive Fläche (mm): 216.96 x 135.60
Modul-Außenmaß (mm): 229.46 x 149.10 x 4.90
Anti-Glare / Anti-Reflection / Anti-Fingerprint: Verfügbar
Touch-Typ: Kapazitiv (PCAP)
Touch-Punkte: 10 Punkte
Touch-IC Chip: GOODIX GT9271
Touch-Struktur: G+G
Touch-Schnittstelle: IIC (I2C)
Touch-Härte: 6H
Modulaufbau: PCAP Touch + LCD Display + PCB (CTP Touch + LCD Display + HDMI PCB)
PCB-Schnittstelle: HDMI, USB
Kabel: Mit/Ohne (optional)
Betriebstemperatur: -10°C bis +50°C
Lagerungstemperatur: -20°C bis +60°C
Klebemethode: Optical Bonding, Air Bonding
Unterstützte Systeme: Windows, Android, Linux etc.
Anwendungsfelder: Industrieautomation, Gebäudeautomation, Medizintechnik, Self-Service-Terminals etc.

Zusätzliche Hinweise
- Touch-Controller: GOODIX GT9271; Touch-Struktur G+G; Touch-Schnittstelle IIC (I2C).
- Modulkontur und aktive Flächendimensionen werden für die mechanische Integration bereitgestellt.

Technische Spezifikationen

• Modell: T101GBP003
• Display-Größe: 10,1 Zoll
• Auflösung: 1280 x 800 (HD)
• Paneltyp: TFT LCD mit IPS
• LCD-Schnittstelle: LVDS
• Modulabmessungen: 229.46 x 149.10 x 4.90 mm
• Aktive Fläche: 216.96 x 135.60 mm
• Helligkeit: 200 cd/m² (Tabelle) / 350 cd/m² (Übersicht)
• Blickwinkel: 85/85/85/85°
• Touch: PCAP kapazitiv, G+G Strukutur, 10-Punkt
• Touch-IC: GOODIX GT9271
• Touch-Schnittstelle: IIC (I2C)
• Touch-Härte: 6H
• Anschlüsse: HDMI (Display), USB (Touch & Strom)
• Stromversorgung: 5V
• Betriebstemp.: -10°C bis +50°C; Lagertemp.: -20°C bis +60°C
• Bonding: Optical Bonding / Air Bonding
• Anti-Glare / Anti-Fingerprint: Verfügbar
• Typische Anwendungen: Industrieautomation, Gebäudeautomation, Medizintechnik, Self-Service, POS, Bildung, Automotive, Digital Signage, Robotik
