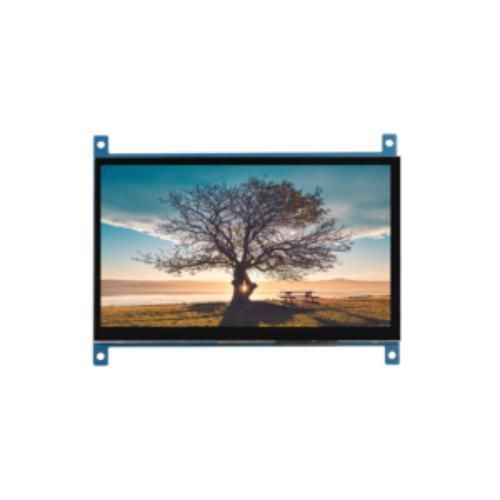

Displaymodul / TFT LCD T070GBP002

IPSmit kapazitivem TouchscreenFarb

Übersicht
Das 7-Zoll 1024×600 IPS HDMI USB Touch Display (Modell T070GBP002) ist ein kompaktes TFT-LCD-Modul mit integriertem PCAP kapazitivem Touchpanel und HDMI+USB-Interface-PCB. Das Modul wird mit 5V betrieben und unterstützt gängige Plattformen wie Raspbian, Windows, Android, Linux und Arch Linux.

Eigenschaften

• Auflösung: 1024 × 600 (geeignet für 7-Zoll-Anwendungen)
• IPS-Panel für weite Blickwinkel und präzise Farbwiedergabe
• Helligkeit: 250 cd/m² für den Einsatz in gut beleuchteten Umgebungen
• Optical Bonding verfügbar zur Verbesserung der Bildschärfe und Reduzierung interner Reflexionen
• Multi-Touch-Unterstützung (bis zu 5 Berührungspunkte gemeldet)
• Touch-Controller: GOODIX GT911
• Touch-Aufbau: G+G (Deckglas + Sensorglas)
• Touch-Schnittstelle: I2C / IIC
• PCB-Schnittstellen: HDMI für Video; USB für Touch und Strom

Vorteile

• Kompakte Bauform — geeignet für platzbegrenzte Industrie- und Embedded-Projekte
• Einfache Anbindung — HDMI kompatibel mit Raspberry Pi, Mini-PCs, Konsolen und Laptops; USB für Touch-Daten und Strom
• Potenzial für niedrigen Stromverbrauch, abhängig von Systemkonfiguration — geeignet für batteriebetriebene Designs
• Scharfes Bild auf kleinem Format, geeignet für Bedienpanels und HMIs
• Große Blickwinkel und beständige Farbwiedergabe typisch für IPS
• Hohe Leuchtdichte verbessert die Lesbarkeit in hellen Umgebungen

Technische Parameter (Tabelle)
Model: T070GBP002
Größe: 7 inches
LCD-Typ: TFT
Display-Typ: IPS
LCD-Schnittstelle: RGB
Pin No.: 50Pin
Auflösung: 1024×600
Helligkeit: 250 cd/m2
Blickrichtung: alle Richtungen
Betrachtungswinkelbereich: 85/85/85/85 Deg.
Kontrastverhältnis: —
LCD aktive Fläche (mm): 154.21×85.92
LCD Gehäuseabmessung (mm): 165.00×125.00×3.5
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Verfügbar
Touch-Typ: Kapazitiv
Touch-Punkte: 5-10 Points
Touch-IC-Chip: GT911
Touch-Struktur: G+G
Touch-Schnittstelle: IIC / I2C
Touch-Härte: 6H
Modulaufbau: PCAP Touch & LCD Display & PCB
PCB-Schnittstelle: HDMI (für Anzeige und Bild), USB (für Touch und Strom)
Kabel: With / Without
Betriebstemperatur: -10ºC ~ +50ºC
Lagertemperatur: -20ºC ~ +60ºC
Bonding-Methode: Optical Bonding, Air Bonding
Unterstützte Systeme: Windows, Android, Linux etc.
Anwendungsfelder: Industrie-Steuerung, Gebäudeautomation, medizinische Geräte, Self-Service-Terminals etc.

Technische Spezifikationen

• Modell: T070GBP002
• Displaygröße: 7 inches
• Auflösung: 1024 × 600
• Paneltyp: TFT IPS
• Helligkeit: 250 cd/m2
• Touch-Typ: PCAP kapazitiv (G+G)
• Touch-Controller: GOODIX GT911
• Touch-Punkte: 5-10
• Schnittstellen: HDMI (Video), USB (Touch & Strom), RGB LCD-Schnittstelle
• Betriebstemperatur: -10ºC bis +50ºC
• Lagertemperatur: -20ºC bis +60ºC
• Gehäuseabmessung (mm): 165.00 × 125.00 × 3.5
• Aktive Fläche (mm): 154.21 × 85.92
• Bonding: Optical oder Air bonding verfügbar
• Anwendungen: Industrie-Steuerung, Gebäudeautomation, medizinische Geräte, Self-Service-Terminals
