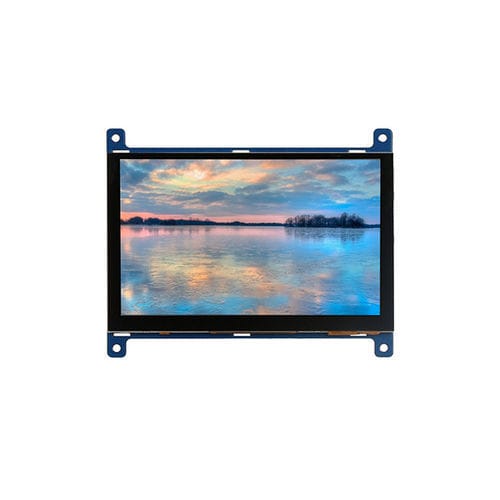

TFT-Displaymodul T050GBP002

TNmit kapazitivem TouchscreenFarb

Produktübersicht
5-Zoll kapazitives Touchscreen (Modell T050GBP002): schlankes, energiearmes TFT-Display mit HDMI+USB, G+G kapazitivem Touchpanel und gehärtetem Deckglas, entwickelt für industrielle HMI- und Embedded-Anwendungen.

Eigenschaften
Das HDMI LCD Touch Display (T050GBP002) verbindet ein TFT-TN-Panel, ein PCAP-Kapazitiv-Touchpanel und eine HDMI/USB-PCB. Es unterstützt niedrigen Energieverbrauch (5V ~480 mA typ.) und ist kompatibel mit Raspbian, Windows, Android, Linux und Arch Linux.

Aufbau und Touch-Technologie
Das Modul besteht aus Deckglas, Sensorglas, Treiber-IC und FPC. Das kapazitive Touch verwendet eine G+G-Struktur, gesteuert vom GOODIX GT911 Controller über eine I2C-Schnittstelle und unterstützt 5 gleichzeitige Berührungspunkte.

Vorteile

• Breite Kompatibilität: TN-Panel bietet ein Kosten-/Leistungs-Verhältnis, geeignet für industrielle Schnittstellen.
• Reaktionsschneller Touch: PCAP-Kapazitiv bietet höhere Empfindlichkeit und flüssigere Gestensteuerung als resistive Alternativen.
• Gute Lesbarkeit: 800×480 Auflösung auf 5" ermöglicht gut lesbare Texte, Symbole und einfache Grafiken für HMIs.
• Flexible Integration: HDMI- und USB-Schnittstellen erleichtern die Anbindung an SBCs, Media-Player und Entwicklungsboards.
• Kompaktes Format: 5-Zoll-Formfaktor passend für tragbare Geräte, Instrumententafeln und kompakte Steuergeräte.

Anwendungen

• Industrielle Bedienpanels und Steuerkonsolen für automatisierte Prozesse.
• Mensch-Maschine-Schnittstellen (HMI) in Industrieanlagen und Maschinensteuerung.

Technische Parameter
Model: T050GBP002
Größe: 5 Inch
LCD-Typ: TFT
Display-Typ: TN
LCD-Schnittstelle: RGB
Pin Nr.: 40Pin
Auflösung: 800×480
Helligkeit: 350cd/m2
Blickrichtung: 12 o’clock
Blickwinkelbereich: 70/70/60/70Deg.
LCD aktive Fläche (mm): 108.00×64.80
LCD Außenmaß (mm): 121.00×97.05×7.03
Anti-Glare/Anti-Reflection/Anti-Fingerprints: Anpassbar
Touch-Typ: Kapazitiv
Touch-Punkte: 5 Points
Touch-Struktur: G+G
Touch-Schnittstelle: IIC (I2C)
Touch-Härte: 6H
Modulaufbau: PCAP Touch & LCD Display & PCB
PCB-Schnittstelle: HDMI USB
Kabel: Mit/Ohne
Betriebstemperatur: -10ºC~+50ºC
Lagerungstemperatur: -20ºC~+60ºC
Bonding-Methode: Optical Bonding, Air Bonding
Unterstützte Systeme: Windows, Android, Linux etc
Anwendungsbereiche: Industrieautomation, Hausautomation, Medizinische Geräte, Selbstbedienungsterminals etc

Merkmale / Technische Spezifikationen

• Model: T050GBP002
• Displaygröße: 5 inch, TFT, TN
• Auflösung: 800 × 480
• Helligkeit: 350 cd/m²
• Aktive Fläche: 108.00 × 64.80 mm
• Außenmaß: 121.00 × 97.05 × 7.03 mm
• Touch: PCAP kapazitiv, G+G-Struktur, GOODIX GT911 Controller (I2C), 5 Touch-Punkte
• Touch-Härte: 6H
• PCB/Schnittstelle: HDMI + USB
• Pin-Anzahl: 40Pin (RGB-Schnittstelle)
• Stromversorgung: 5V, ~480 mA (typ.)
• Kabel: Optional (mit oder ohne)
• Bonding: Optical bonding oder air bonding verfügbar
• Betriebstemperatur: -10°C bis +50°C; Lagerung: -20°C bis +60°C
• Typische Einsatzfelder: Industrieautomation, HMI, Hausautomation, Medizinische Geräte, Selbstbedienungsterminals
