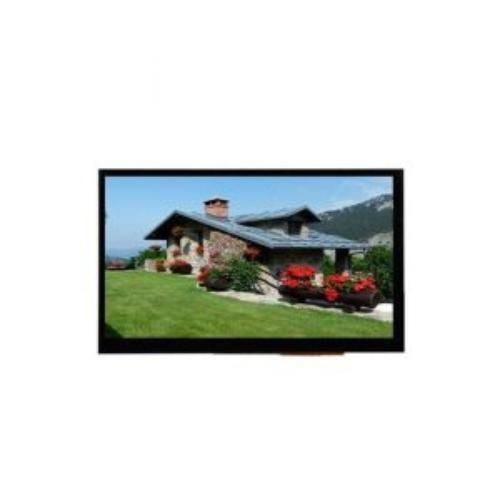

Displaymodul / TFT LCD WTY070144A11-K01

IPSkapazitive ProjektionstechnologieFarb

Produktübersicht
7-Zoll kapazitives Touchpanel-Modul WTY070144A11-K01 mit 1024x600 IPS-Display, HDMI Videoeingang und USB-Touchschnittstelle. Das Modul integriert ein TFT-LCD, PCAP kapazitiven Touch (G+G) und eine HDMI+USB Leiterplatte. Unterstützt 5V Versorgung und ist kompatibel mit gängigen Embedded- und Desktop-Betriebssystemen (Raspbian, Windows, Android, Linux, Arch Linux). Geeignet für industrielle HMIs, Kioske, medizinische Geräte und Embedded-Systeme.

Merkmale

• 7-Zoll-Diagonale, native Auflösung 1024 x 600 (SVGA wide) mit IPS für weite Blickwinkel.
• TFT-LCD mit IPS-Panel zur Erhaltung von Farbe und Kontrast bei schräger Sicht.
• Projizierter kapazitiver Touch (PCAP) mit G+G-Struktur und 5-Punkt-Multi-Touch.
• Optische Bonding- oder Luft-Bonding-Optionen zur Reduzierung interner Reflexionen und Verbesserung der Lesbarkeit bei Sonnenlicht.
• HDMI für Video; USB für Touch-Kommunikation (USB kann in einigen Setups Touch-Strom liefern).
• Optionale Oberflächenbehandlungen: Anti-Glare / Anti-Reflection / Anti-Fingerprint.

Vorteile

• Kompaktes 7-Zoll-Format für platzbeschränkte Anwendungen und Embedded-Installationen.
• IPS-Panel sorgt für konstante Bildqualität über weite Blickwinkel zur Bedienerüberwachung.
• Reaktionsfähiger kapazitiver Touch, geeignet für Fingereingabe und Multi-Touch-Gesten.
• Einfache Anbindung über standardisierte HDMI- und USB-Schnittstellen für schnelle Integration.
• Bonding- und Oberflächenoptionen verbessern Haltbarkeit und Lesbarkeit im Außenbereich.

Technische Daten
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

Spezifikationen

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
