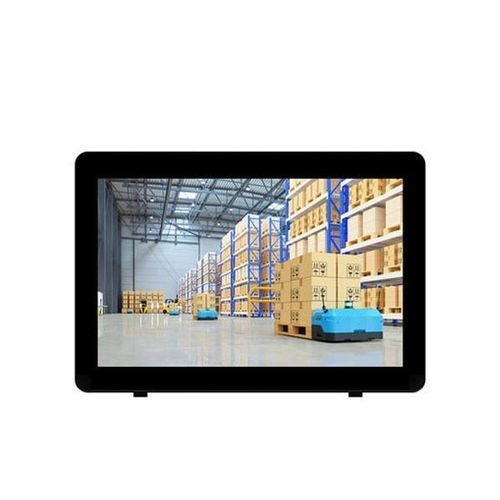

TFT-Displaymodul T101GBP005

IPSmit PCAP-TouchscreenMultitouchscreen

Produktübersicht
10,1-Zoll IPS kapazitiver Touchscreen mit 1280×800 Auflösung, HDMI- und USB-Schnittstellen. Wird als Kit geliefert, inklusive LCD-Modul, touchfähiger PCB und Acryl-Schutzgehäuse. Entwickelt für Raspberry Pi und Embedded-Systeme, mit weitem Sichtwinkel und Multi-Touch-Unterstützung.

Produktion & Lager

• Produktionsstatus: In Produktion
• Lagerbestand: 10 Stück

Kernmerkmale des Displays

• Display: 10,1 Zoll IPS
• Auflösung: 1280×800
• Sichtwinkel: 85/85/85/85 Deg
• Helligkeit: 300 cd/m2
• Optionale optische Verklebung zur Reduzierung von Reflexionen und Verbesserung des Kontrasts
• Entspiegelungs-, Antireflex- und Anti-Fingerprint-Beschichtungen verfügbar

Touchscreen-Eigenschaften

• Touch-Typ: Kapazitiv (PCAP)
• 10-Punkt-Multitouch-Unterstützung
• Touch-IC: GT9271
• Touch-Struktur: G+G
• Touch-Schnittstelle: IIC (I2C)
• Touch-Härte: 6H

Konnektivität und Integration

• Schnittstellen: HDMI + USB für Anzeige und Touch
• LVDS-Schnittstelle für Standard-Displaycontroller unterstützt
• PCB mit HDMI- und USB-Controller enthalten
• Acryl-Schutzgehäuse im Kit enthalten
• Raspberry Pi kompatibel

Leistung und Kompatibilität

• Betriebstemperatur: -10ºC ~ +50ºC
• Lagertemperatur: -20ºC ~ +60ºC
• Unterstützte Systeme: Windows, Android, Linux
• Anwendungen: Industrieautomation, Hausautomation, medizinische Geräte, Self-Service-Terminals, Embedded-Systeme

Technische Daten

• Modell: T101GBP005
• Größe: 10,1 Zoll
• LCD-Typ: TFT
• Display-Typ: IPS
• LCD-Schnittstelle: LVDS
• Pin-Anzahl: 40Pin
• Auflösung: 1280×800
• Helligkeit: 300 cd/m2
• Sichtfeldrichtung: All o'clock
• Sichtwinkelbereich: 85/85/85/85 Deg
• Aktive Fläche (mm): 216.96 × 135.60
• Modul-Außendimension (mm): 248.67 × 175.16 × 14.30
• Anti-Glare / Anti-Reflection / Anti-Fingerprints: Verfügbar
• Touch-Typ: Kapazitiv
• Touch-Punkte: 10 Points
• Touch-IC-Chip: GT9271
• Touch-Struktur: G+G
• Touch-Schnittstelle: IIC (I2C)
• Touch-Härte: 6H
• Modulaufbau: PCAP Touch & LCD Display & PCB & Acrylic Case
• PCB-Schnittstelle: HDMI USB
• Kabel: Mit / Ohne (konfigurierbar)
• Betriebstemperatur: -10ºC ~ +50ºC
• Lagertemperatur: -20ºC ~ +60ºC
• Bonding-Methode: Optical Bonding, Air Bonding
• Unterstützte Systeme: Windows, Android, Linux
• Anwendungsbereiche: Industrieautomation, Hausautomation, Medizinische Geräte, Self-Service-Terminal
