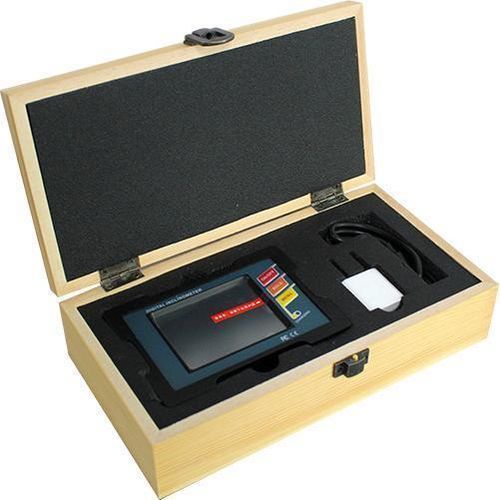

Zwei-Achs-Neigungsmesser DMI820-BL

USBBluetoothdrahtlos

Produktbeschreibung Das DMI820-BL ist ein industrieller elektronischer Neigungsmesser zur präzisen Winkelmessung und -steuerung. Es verfügt über eine MEMS-Dual-Core-Messeinheit mit Y-Achsen-Kompensation für die X-Achse sowie Ruifens patentierte Interpolations- und Temperaturkompensationsalgorithmen zur Sicherstellung langfristiger Stabilität und Reproduzierbarkeit. Das Gerät besitzt ein integriertes BLE 5.2 Modul, wählbare Zweiachsenbereiche (±15° / ±30°), 0,001° Auflösung und hohe Genauigkeit über den gesamten Messbereich. Es bietet schnelle Reaktion, stabile Messwerte, robuste magnetische Befestigungsmöglichkeiten sowie lokale Datenspeicherung und mehrere Messmodi für industrielle Anwendungen.

Anwendungsbereich

• Winkel-Nivellierung von Medizinprodukten
• Nivellierung von Maschinenplattformen
• Nivellierung von Hebetischen

TECHNISCHE DATEN Modell: DMI820-BL
Messachse (verfügbare Bereiche): ±15° ; ±30° | Einheit: °
Winkelmessgenauigkeit (Gesamtbereich): <0,005° (für ±15°) ; <0,01° (für ±30°) | Einheit: °
Winkelmessauflösung: 0,001° | Einheit: °
mm/m Messbereich: 267 (für ±15°) ; 577 (für ±30°) | Einheit: mm/m
mm/m Messgenauigkeit: 0,1 (±15°) ; 0,2 (±30°) | Einheit: mm/m
mm/m Messauflösung: 0,02 | Einheit: mm/m
Wiederholbarkeit: 0,003 | Einheit: °
Messmodi: Drei Modi verfügbar — Winkel; Grad/Minuten/Sekunden; Millimeter/Meter
Betriebstemperatur: -10℃ bis +70℃
Betriebsfeuchtigkeit: 85% RF
Stromversorgung: 3,7V wiederaufladbare Lithiumbatterie
Ideal-Ladezeit: 5 Stunden
Dauerbetriebszeit Batterie: 11 Stunden
Datenausgang: Type-C
Host-Software enthalten: VC-Anwendungssoftware
Bluetooth-Frequenzband: 2402–2480 MHz
Bluetooth-Empfängersensitivität: -96 dBm
Bluetooth-Sendeleistung: 1 dBm
Bluetooth-Spezifikation: 5.2
Drahtlos-Standards: 802.15.1
Vibrationsfestigkeit: 10g@11ms, drei Achsen (Halbwellenform)
Stoßfestigkeit: 10 grms, 10–100 Hz
Schutzart: IP54
Gehäusematerial: Aluminiumlegierung, eloxiert
LCD-Bildschirm: 64 True Color beleuchtetes Display
LCD-Sichtfläche: L57.6 × W43.2 mm
Gehäuseabmessungen: L109 × W77 × H27 mm
Gewicht: ≤350 g

Abmessungen

• Gehäusegröße: L109 × W77 × H27 mm
• Installationsmethode: Zwei-seitige starke magnetische Adsorption

Technische Spezifikationen

• Modell: DMI820-BL
• Zweiachsige Messbereiche: ±15° und ±30°
• Maximale Genauigkeit (Gesamtbereich): <0,005° (±15°) ; <0,01° (±30°)
• Auflösung: 0,001°
• Wiederholbarkeit: 0,003°
• mm/m Bereich: 267 mm/m (±15°) ; 577 mm/m (±30°)
• mm/m Genauigkeit: 0,1 mm/m (±15°) ; 0,2 mm/m (±30°)
• mm/m Auflösung: 0,02 mm/m
• Messmodi: Winkel, DMS (Grad/Minuten/Sekunden), mm/m
• Bluetooth: BLE 5.2, 2402–2480 MHz, Empfindlichkeit -96 dBm, Sendeleistung 1 dBm
• Datenausgang: USB Type-C
• Batterie: 3,7V wiederaufladbar; Ladezeit ~5 h; Dauerbetrieb ~11 h
• Display: 64 True Color beleuchtetes Display, Sichtfläche L57.6 × W43.2 mm
• Gehäuse: Aluminiumlegierung (eloxiert)
• Schutz: IP54
• Vibrations-/Stoßfestigkeit: 10g@11ms (drei Achsen Halbwelle); 10 grms (10–100 Hz)
• Abmessungen (Gehäuse): L109 × W77 × H27 mm
• Gewicht: ≤350 g
