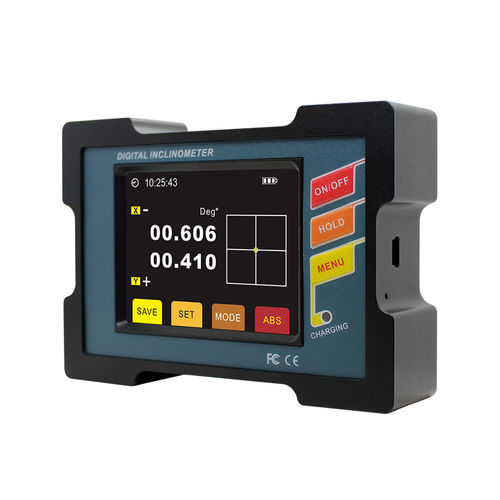

Digitaler Neigungsmesser DMI810

USBVirtual COM PortIP54

Allgemeine Beschreibung
Die DMI810/DMI820 sind kompakte digitale Neigungsmesser für industrielle Winkelmess- und -kontrollaufgaben. Sie unterstützen ein- oder zweiachsige Messungen, bieten hohe Auflösung und Wiederholgenauigkeit sowie Datenspeicherung und konfigurierbare Alarme für die Prozessintegration.

Hauptmerkmale

• Genauigkeit: <0.005° (modellabhängig)
• Wiederholbarkeit: 0.003°
• Auflösung: 0.001°
• Messbereich: ±30° (DMI820) / ±15° (DMI810)
• Absolute und relative Messmodi
• Datenspeicherung und einstellbare Alarmwerte
• Starke Magnetbefestigung an Seite und Unterseite (Doppelreferenz)
• Automatische Winkel-Interpolations- und Temperaturdrift-Kompensation
• Eingebaute wiederaufladbare Batterie und USB-Datenausgang

Anwendungen

• Maschineninstallation und -ausrichtung in der Industrie
• Baunivellierung und strukturelle Ausrichtung
• Fahrzeug-4‑Rad‑Prüfung und Prüfstände
• Rohrleitungs- und Plattformausrichtung
• Winkelprüfung von Drehtischen und rotierenden Einheiten
• Produktionsvorrichtungen und Qualitätskontrolle

Technische Daten (Kurz)

• Modelle: DMI810 / DMI820
• Messachse: Einachsig (DMI810); Ein-/Zweiachsig (DMI820)
• Winkelbereich: ±15° (DMI810) / ±30° (DMI820)
• Winkelgenauigkeit (voller Messbereich): <0.005° (einige Modelle)
• Auflösung: 0.001°
• mm/m Bereich & Genauigkeit: DMI810 267 mm/m, 0.1 mm/m; DMI820 577 mm/m, 0.2 mm/m
• Wiederholbarkeit: 0.003°
• Betriebstemperatur: -10°C bis +70°C
• Schutzklasse: IP54
• Gehäuse: eloxiertes Aluminium
• Anzeige: 64‑Farb Hinterleuchtetes LCD
• Abmessungen: L109 × W77 × H27 mm; Gewicht ≤350 g

Befestigung, Schnittstellen & Stromversorgung

• Doppelreferenz starke Magnetbefestigung (Seite und Unterseite)
• Datenausgang: USB 2.0 (virtuelle COM) mit PC‑Software
• Stromversorgung: eingebaute wiederaufladbare 3,7V Li‑Ion Batterie; Betriebsdauer ≈11 h; Ladezeit ≈5 h
• Vibration/Stoß: ausgelegt für industrielle Bedingungen (10g@11ms; 10grms 10–100Hz)

Messmodi & Bedienung

• Wählbare Einheiten: Grad, Radiant, mm/m
• Umschaltung Absolut/Relativ
• Benutzer‑Nullkalibrierung und konfigurierbare Filterfrequenz
• Betriebsmodi für die Integration in Prüfstände und Produktionslinien
