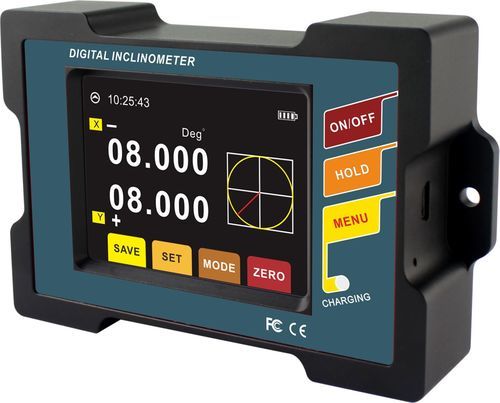

USB-Neigungsmesser DMI series

Virtual COM PortMEMSmit Aluminiumgehäuse

Produktübersicht
Die DMI815 (einachsig) und DMI825 (zweiachsig) Inklinometer von Rion Technology liefern präzise Neigungsmessungen und Winkelsteuerung für industrielle Anlagen. Sie verwenden mikro‑mechanische Sensorik mit Dual‑Core‑Messung und Y‑Achsenkompensation zur Stabilisierung der X‑Achse. Temperaturkompensation und Interlacing‑Algorithmen gewährleisten Langzeitstabilität und Wiederholbarkeit.

Hauptmerkmale

• Messgenauigkeit: <0,005° (variantenabhängig)
• Winkelauflösung: 0,001°
• Messbereich: ±15° oder ±30° (Modellvariante)
• Drei Messmodi: Winkel, °/′/″, mm/m
• Daten­speicherfunktion und einstellbarer Alarmwinkel
• 64‑Farb‑Nachtmodus‑LCD, USB‑Daten­ausgang (USB 1.1 virtuelles serielles Gerät)
• Wiederaufladbarer 3,7 V Lithium‑Akku — Betriebsdauer ~11 h, Ladezeit ~5 h
• Gehäuse aus eloxierter Aluminiumlegierung, Schutzart IP54

Anwendungen

• Weg- und Winkel­nivellierung von Maschinenplattformen und industriellen Anlagen
• Winkelpositionierung von Hubtischen und Aktuatoren
• Integration für Nivellierung medizinischer Geräte und industrielle Messsysteme

Technische Daten (Kurzfassung)

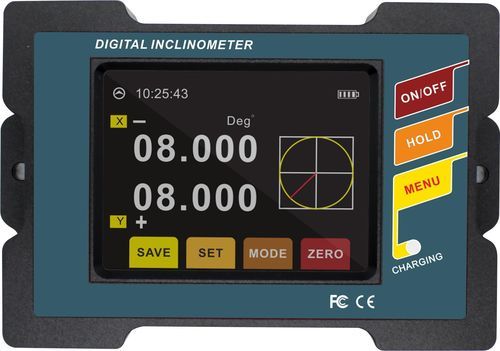

• Modelle: DMI815 (einachsig) | DMI825 (zweiachsig)
• Winkelbereich: ±15° / ±30° (Variante)
• Genauigkeit (Vollskala): <0,005° oder <0,01° (modellabhängig)
• Auflösung: 0,001°
• mm/m Bereich: 267 / 577 mm/m; Genauigkeit 0,1 / 0,2 mm/m; Auflösung 0,02 mm/m
• Wiederholbarkeit: 0,003°
• Anzeige: 64‑Farb‑LCD (Sichtfläche L57,6 × W43,2 mm)
• Daten‑Ausgang: USB 1.1 (virtuelles COM); PC‑Software: VC‑Anwendung
• Stoßfestigkeit: 10 g @11 ms (3 Achsen); Schwingungsbelastung 10 grms (10–100 Hz)
• Schutz: IP54; Betriebstemperatur: -10°C bis +70°C; Luftfeuchte: 85% RH
• Material: eloxierte Aluminiumlegierung; Abmessungen: 117 × 75 × 27 mm; Gewicht: ~300 g

Abmessungen

• Gehäusegröße: L117 × W75 × H27 mm
• Einbaumaße: L107 × H4 mm
• Befestigung: 2 × M4‑Schrauben

Spezifikationen

• Messachsen: einachsig (DMI815) / zweiachsig (DMI825)
• Modi: Winkel, °/′/″, mm/m
• Anzeige: 64‑Farb‑LCD mit Nachtmodus
• Stromversorgung: integrierter 3,7 V Li‑ion Akku; Ladezeit ~5 h; Betrieb ~11 h
• Konnektivität: Standard‑USB‑Stecker (Ladefunktion); USB 1.1 virtuelles COM
• Umgebung: -10°C bis +70°C; 85% RH; IP54
• Mechanik: eloxiertes Aluminium, stoßgeprüft
• Typische Einsatzfälle: Plattform‑Nivellierung, Ausrichtung von Hubtischen, Integration in Messketten
