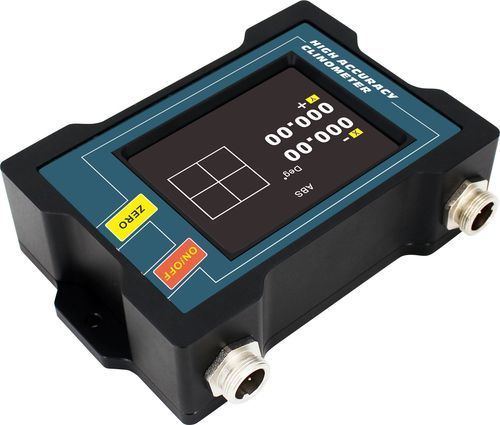

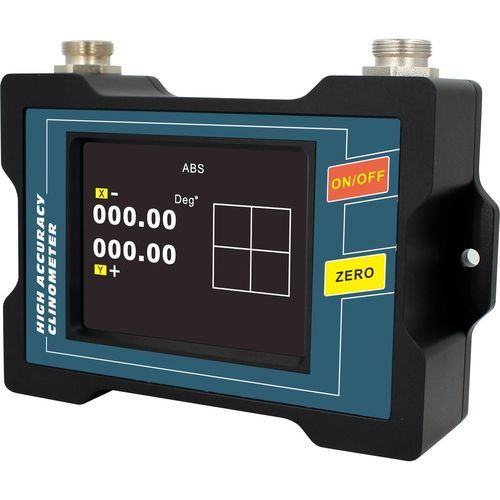

RS-485-Neigungsmesser SMI815/825

tragbarmit Aluminiumgehäusemit Digitalanzeige

Produktübersicht
Der Inklinometer-Monitor SMI815/825 von RION nimmt Signale von Inklinometern, Beschleunigungssensoren, Kompassen und Gyroskopen auf, um Lagewerte zu empfangen, zu übertragen und anzuzeigen. Er verfügt über ein 2,8" Industrie-Farbdisplay für weiten Temperaturbereich, PC-Membrantasten, einstellbare Nullpunkte für Sensoren, Unterstützung von Fremdsensoren und anpassbare Funktionstasten und Frontfarbe. Mit DC 9~36V betrieben, unterstützt er RS485-Fernübertragung, besitzt ein eloxiertes Aluminium-Gehäuse, ist tragbar und einfach zu montieren für Echtzeitüberwachung in rauer Industrieumgebung.

Wesentliche Spezifikationen

• Messung: Erfassung von Inklinometerdaten
• Übertragung: RS485 (bis zu 500 m)
• Anzeige: 2,8" Farbe, 64-Farben-Anzeigebereich
• Auflösung: 0,01° (Standard) / 0,001° (hochpräzise)
• Stromeingang: DC 9~36V
• Betriebstemperatur: -25 bis +80 °C
• Steckverbinder: Aviation-Stecker
• Gehäuse: eloxiertes Aluminium
• Montage: zwei M4-Schrauben

Anwendungsbereiche

• Vier-Rad-Fahrzeugvermessung und -einstellung
• Bau- und Baustellenüberwachung
• Mechanische Installation und Anlagenmontage
• Rohrleitungs- und Leitungsinstallation
• Nivellierung medizinischer Instrumente
• Straßen- und Böschungsmessung

Funktionsbeschreibung

• Inklinometer-Eingang: Inklinometer anschließen; Auflösung 0,01° oder 0,001° wählen
• Metallgehäuse: eloxiertes Aluminium für hohe Beständigkeit
• Externe Stromversorgung: DC 9~36V Weitbereichseingang
• 64-Farben-Anzeige: Hauptbereich zur Datenvisualisierung
• Ein-/Ausschaltknopf zur Gerätebedienung
• Montagelöcher: zwei M4-Schrauben für einfache Installation
• Null-/Clear-Taste: akustische Bestätigung und Umschaltung zwischen ABS (absolut) und REL (relativ)

Abmessungen

• Gehäusegröße: L117 × W77 × H32 mm
• Einbaumaß: L107 × H5 mm
• Befestigungsschrauben: 2 × M4

Technische Spezifikationen

• Modellreihe: SMI-Serie (SMI815/825)
• Display: 2,8" Farbe, 64-Farben-Datenbereich
• Auflösungsoptionen: 0,01° oder 0,001°
• Datenübertragung: RS485 (bis zu 500 m)
• Stromversorgung: DC 9~36V
• Betriebstemperatur: -25 °C bis +80 °C
• Gehäusematerial: eloxiertes Aluminium
• Steckverbinder: Aviation-Stecker
• Montage: zwei M4-Bohrungen
• Abmessungen (Gehäuse): 117 × 77 × 32 mm
