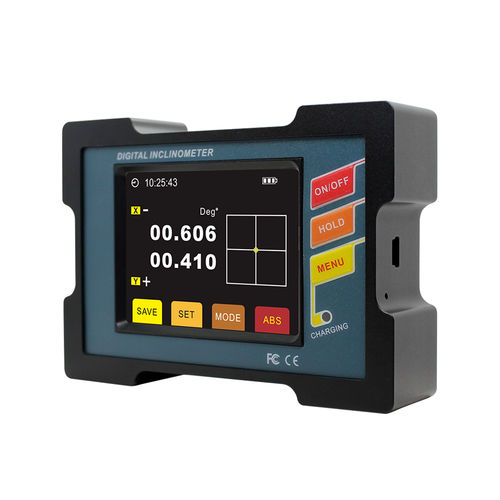

Zwei-Achs-Neigungsmesser DMI810/820

Virtual COM PortdigitalUSB

Allgemeine Beschreibung
DMI810/DMI820 ist ein digitales Neigungsmessgerät mit Anzeige, entwickelt für industrielle Winkelkontrolle und -messung. Es nutzt micromechanische Steuerungsprinzipien mit einer Dual-Core-Messeinheit und ermöglicht X/Y-Kompensation sowie verzahnte Winkel- und Temperaturdriftkompensation für langfristig stabile Messwerte. Das Gerät unterstützt Ein- und Zwei-Achs-Messungen, bis ±30° Messbereich, 0,001° Auflösung und Genauigkeit <0,005° (Vollbereich). Seiten- und Bodenmagnetbefestigung, Datenspeicher und mehrere Messmodi sind integriert.

Hauptmerkmale

• Genauigkeit (best): <0,005°
• Wiederholbarkeit: 0,003°
• Winkelauflösung: 0,001°
• Max. Messbereich: ±30° (modellabhängig)
• Absolute/relative Messung umschaltbar
• Datenspeicherfunktion
• Doppelte Referenz: starke Magnetbefestigung (Seite und Boden)
• Automatische winkelinterlaced Kompensation
• Benutzerkalibrierbares ZERO
• Einstellbarer Alarmwinkel
• Eingebaute wiederaufladbare Industriebatterie (3,7V)
• 64-Farben Nachtbeleuchtung LCD
• Schutzklasse IP54
• ° / mm/m Dualeinheiten
• Optionale Filterfrequenz
• Drei wählbare Messmodi (Winkel, DMS, mm)

Anwendungsbereiche

• Bauwesen
• Fahrzeug-Vermessung (Vier-Rad-Test)
• Straßenneigungs-messung
• Maschinenmontage
• Rohrleitungsinstallation
• Industrielle Plattformen
• Plattenteller-Prüfungen
• Pan-Einheits-Winkelmessung
• Produktionsvorrichtungen

Technische Daten
Parameter | DMI810 | DMI820 | Einheit
Messachse | Einachsig | Zweiachsig | —
Winkelbereich | ±15° / ±30° | ±15° / ±30° | °
Winkelgenauigkeit (Vollbereich) | <0,005 (abhängig vom Bereich) | <0,01 (abhängig vom Bereich) | °
Winkelauflösung | 0,001 | 0,001 | °
mm/m Bereich | 267 | 577 | mm/m
mm/m Genauigkeit | 0,1 (DMI810) / 0,2 (DMI820) | 0,1 (DMI810) / 0,2 (DMI820) | mm/m
mm/m Auflösung | 0,02 | 0,02 | mm/m
Wiederholbarkeit | 0,003 | 0,003 | °
Messmodi | Winkel, DMS, mm/m | Winkel, DMS, mm/m | —
Betriebstemperatur | -10℃ bis +70℃ | -10℃ bis +70℃ | ℃
Betriebsfeuchte | 85%RH | 85%RH | —
Stromversorgung | 3,7V wiederaufladbar | 3,7V wiederaufladbar | —
Ladezeit | 5 h | 5 h | h
Betriebsdauer | 11 h | 11 h | h
Datenausgang | USB2.0 (virtuelles COM) | USB2.0 (virtuelles COM) | —
Software | VC-Anwendungssoftware | VC-Anwendungssoftware | —
Steckverbinder | Standard-USB, ladefähig | Standard-USB, ladefähig | —
Vibration | 10g@11ms, dreiachsig (Halb-Sinus) | 10g@11ms, dreiachsig (Halb-Sinus) | —
Stoß | 10grms, 10–100Hz | 10grms, 10–100Hz | —
Schutzart | IP54 | IP54 | —
Gehäusematerial | Eloxiertes Aluminium | Eloxiertes Aluminium | —
Display | 64-Farben Hintergrundbeleuchtung LCD | 64-Farben Hintergrundbeleuchtung LCD | —
Sichtfläche | L57.6×W43.2mm | L57.6×W43.2mm | mm
Abmessungen | L109×W77×H27mm | L109×W77×H27mm | mm
Gewicht | ≤350g | ≤350g | g

Hinweise / technische Eckpunkte

• Modell: DMI810 / DMI820 (Ein-/Zweiachsversionen und unterschiedliche Messbereiche)
• Messprinzip: micromechanische Steuerung, Dual-Core-Einheit, Interpolations- und Temperaturkompensationsalgorithmen
• Messbereich bis ±30° je nach Modell
• Auflösung 0,001°; Wiederholbarkeit 0,003°; beste Genauigkeit <0,005° für bestimmte Bereiche
• mm/m Anzeige: typisch 267 oder 577 mm/m je nach Modell
• Anzeige: 64-Farben LCD, Sichtfläche L57.6×W43.2mm
• Stromversorgung: 3,7V Akku, Ladezeit ≈5 h, Betriebszeit ≈11 h
• Daten: USB2.0 virtuelles COM, VC-Software verfügbar
• Gehäuse/Umgebung: eloxiertes Aluminium, IP54, vibrations- und stoßfest
• Befestigung: starke Magneten an Seite und Boden (doppelte Referenz)
