Stromversorgungs-Steckverbinder

rundBajonettM40

Produktübersicht

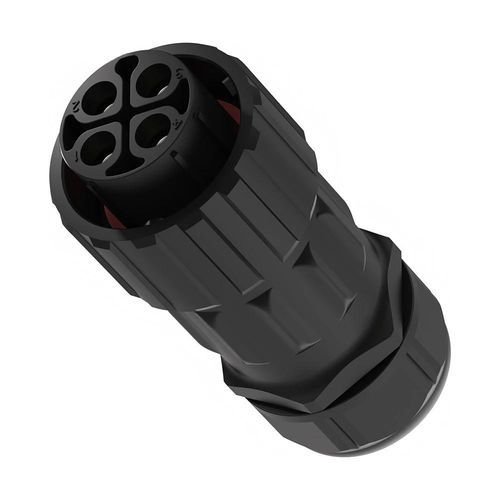

Der M40 4‑Pol wasserdichte Stecker ist ein Bajonettverschluss‑Elektrostecker mit 120A/600V, entwickelt für Ladeinfrastruktur von Elektrofahrzeugen, Energiespeichersysteme und Batteriepacks. Er bietet IP67‑Schutz und UL94‑V0 flammhemmende Materialien für den Außeneinsatz und industrielle Anwendungen.

Hauptmerkmale

• 120A Nennstrom — 6,0 mm versilberte Kupferkontakte für Stromübertragung hoher Leistung.
• Bajonettverschluss — Vierteldreh‑Verriegelung für schnelle Verbindung und vibrationssichere Sicherung.
• IP67 Schutz — Staubdicht und gegen zeitweiliges Eintauchen geschützt.
• Geeignet für E‑Ladestationen — für Ladesäulen, Energiespeicher und Batterieverbindungen.
• Großer Temperaturbereich — Betrieb von -40℃ bis 105℃.
• Flammhemmendes Gehäuse — UL94‑V0 klassifiziert.
• Internationale Zertifizierungen — ISO9001, CE, UL, RoHS (TÜV möglich).

Produktspezifikationen

• Modell: M40 Serie (4‑Pol)
• Kontakt‑Durchmesser: 6,0 mm
• Nennstrom: 120A
• Nennspannung: 600V
• Durchschlagsfestigkeit: 3000V
• Kabellquerschnitt: 4 mm²–16 mm² (10–5 AWG)
• Max. Durchmesser: MAX Φ25,0 mm
• Schutzart: IP67
• Anschlussart: Bajonettverschluss (Vierteldrehung)
• Flammschutzklasse: UL94‑V0
• Betriebstemperatur: -40℃ bis 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS
• Verfügbare Kontaktkonfigurationen: 2, 3, 4, 5, 2+4, 3+9 (siehe Matrix für Durchmesser und Nennwerte)

Anwendungsbereiche

• E‑Fahrzeugladestationen und On‑Board‑Schnittstellen
• Energiespeichersysteme (ESS) und Batterie‑Schränke
• Batteriepack‑Verbindungen und Wartungsanschlüsse
• Externe Stromverteilung in Industrieanlagen

Bestellhinweise

• Kundenspezifische Kabelsätze und Kontaktkonfigurationen auf Anfrage verfügbar.
• Vor Installation die Kupplungsseite und das Panelschnittmaß prüfen.
• Für detaillierte Kontaktwerte und Dichtungsverfahren das Datenblatt konsultieren.
