Hybrid-Steckverbinder

mit ClipverriegelungMehrleitermit 2 Spindeln

Produktübersicht

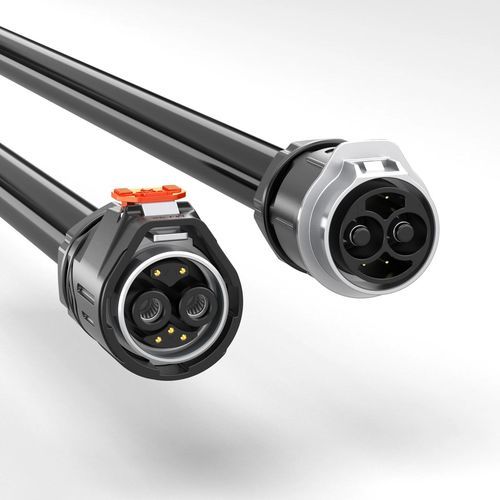

Der MJ32 hybride wasserdichte Steckverbinder kombiniert zwei 120A Leistungs‑kontakte und fünf 10A Signal‑kontakte in einer QuickLock‑Schnittstelle mit IP67‑Schutz für BMS- und industrielle Steuerungsverkabelung.

Hauptmerkmale

• 120A Leistung + 10A Signal – Hybridsteckverbinder mit 6,0 mm Leistungspins (120A) und 1,5 mm Multi‑Signal‑Pins goldplattiert (10A).
• QuickLock‑Mechanismus – Werkzeuglose Verbindung mit akustischem Feedback und antivibrationsfähigem Design für sicheren Verriegelung.
• IP67 Wasserschutz – Abgedichtete Schnittstelle gegen Staub und zeitweilige Eintauchung (Abgleich der Stecker und Installationsbedingungen für Ihre Anwendung erforderlich).
• Für BMS und Industrieanwendungen – Optimiert für Battery Management Systems, hybride Signalübertragung und industrielle Verdrahtung.
• Internationale Zertifizierungen – Produktion gemäß ISO9001; Serienvarianten führen CE, UL und RoHS (prüfen Sie die zutreffenden Unterlagen für das konkrete Modell/Konfiguration).

Hinweise
Bestätigen Sie die 2+5‑Pin‑Konfiguration vor der Bestellung. Die 120A‑Leistungsbewertung und 10A‑Signalbewertung gelten für getrennte Kontaktgruppen und dürfen nicht vertauscht werden. Prüfen Sie Dauer‑ und Spitzenlast, Betriebsspannung pro Stromkreis, Umgebungstemperatur, Leiterquerschnitt, Außen‑⌀ des Kabels, Pin‑Belegung und Plattenfreiraum. Verifizieren Sie Temperaturanstieg und Dichtung am assemblier­ten Kabel unter Ihren Anwendungsbedingungen.

Produktdetails (Spezifikationstabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4
Anzahl Pins | 2 | 3 | 4 | 2+5
Pin‑Durchmesser X Anzahl | 6.0 | 4.0 | 4.0 | 6.0+1.5
Strombelastbarkeit | 120A | 80A | 80A | 120A+10A
Spannungsbewertung | 600V | 600V | 600V | 600V+60V
Prüfspannung | 3000V | 2000V | 2000V | 2000V
Kabelquerschnitt | 4mm²–25mm² (10–3AWG) | 4mm²–16mm² (10–5AWG) | 4mm²–16mm² (10–5AWG) | 1.0mm²–6mm² (18–9AWG)
Durchmesserbereich | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Schutzart | IP67 | IP67 | IP67 | IP67
Verbindungsart | QuickLock | QuickLock | QuickLock | QuickLock
Entflammbarkeitsklasse | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Daten

• Modell / Serie: MJ32
• Handelsbezeichnung: MJ32 (Variante mit 2+5 Pin‑Konfiguration)
• Kontaktkonfiguration (diese Variante): 2 Leistung + 5 Signal
• Leistungskontakte: 2 × 6,0 mm Pins, bewertet 120A (pro Leistungskontaktgruppe)
• Signalkontakte: 5 × 1,5 mm Pins, goldplattiert, bewertet 10A (pro Signalkontakt)
• Spannungsbewertung: 600V (Leistung) + 60V (Signal) für die hybride Variante
• Prüfspannung (Isolierung): 2000V (hybride 2+5 Variante)
• Kabelquerschnitt (2+5 Variante): 1,0 mm² – 6 mm² (18–9 AWG) für die Signalgruppe; Leistungskontakte verwenden größere Querschnitte laut Tabelle
• Max. montierter Kabeldurchmesser: MAX Φ25.0 mm
• Schutz gegen Eindringen: IP67 bei korrektem Verbinden und Montieren
• Verbindungsart: QuickLock (werkzeuglos, hörbarer Einraster, antivibrationssicher)
• Entflammbarkeit: Gehäusematerial UL94‑V0
• Betriebstemperaturbereich: -40℃ bis 105℃
• Kontaktlebensdauer: Bewertet für >500 Steckzyklen (Serienvalidierung)
• Zertifizierungen (Serie): ISO9001, CE, UL, RoHS (prüfen Sie die zutreffenden Zertifikate für das genaue Modell)
• Empfohlene Prüfungen: Validierung des Kupplungsplans, kontinuierliche und Spitzenströme pro Stromkreis, Leiterquerschnitt, Kabelaußendurchmesser, Plattenabstände, Temperaturanstieg und Dichtung am montierten Kabel entsprechend den Einsatzbedingungen
