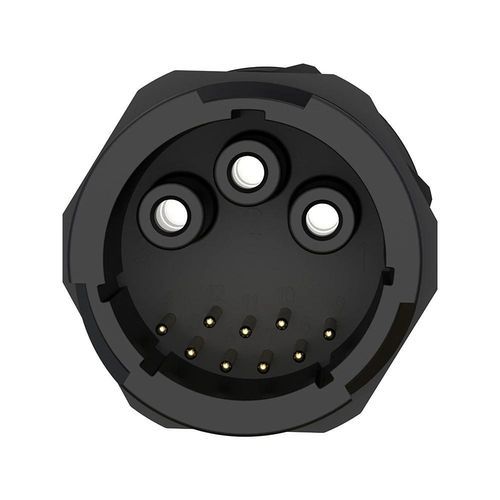

Hybrid-Steckverbinder

BajonettM402+4 polig

Übersicht

• 50A+10A hybrider, wasserdichter Steckverbinder mit Bajonettverschluss, entwickelt für Industrie­steuerungen, Energie- und Signalleitung in rauen Umgebungen.
• Vereint drei Hochstromkontakte (50A, 3,6 mm) und neun Mehrsignal-Kontakte (10A, 1,5 mm) im M40-Gehäuse.
• Vierteldreh-Bajonettverschluss mit Anti-Vibrations-Mechanik für schnelle und sichere Verbindung/Trennung.
• Standardmäßige IP67-Abdichtung; IP68- und IP69K-Optionen für dauerhafte Untertauchen oder Reinigungsanwendungen verfügbar.
• Globale Zulassungen: UL, TUV, CE und RoHS.

Produkt-Highlights

Hochzuverlässiger Schutz gegen Wasser und Staub
Modelle erfüllen IP67 für vorübergehendes Untertauchen; IP68/IP69K optional für verlängerte Untertauchen bzw. intensive Reinigungen.

Großer Betriebstemperaturbereich
Betriebsbereich von -40°C bis +105°C (einige Energiespeicher-Varianten bis +125°C) für extreme Klimazonen und industrielle Anwendungen.

Flammwidriges Gehäuse mit hoher Festigkeit
Gehäuse aus technischen Kunststoffen mit UL94 V-0 Bewertung; konstruktive Auslegung schützt Kontakte vor mechanischen Stößen.

Hohe Steckzyklenbeständigkeit
Validiert für über 500 Steckzyklen, um stabile Kontaktleistung bei häufigen Verbindungen sicherzustellen.

Elektrische und mechanische Vielseitigkeit
Hybridkonfiguration ermöglicht kombinierte Energie- und Steuerleitungen in kompakter Bauform und vereinfacht Kabelführung und Schaltschrankanschlüsse.

Spezifikationen

• Konfigurationen: 2, 3, 4, 5, 2+4, 3+9 Kontakte (M40-Serie).
• Kontakt Durchmesser: 8,0 mm (2-polig); 6,0 mm (3/4-polig); 3,6 mm (5-polig und Leistungskontakte); hybride Kombinationen 6,0+1,5 mm oder 3,6+1,5 mm.
• Strombelastbarkeit: bis 150A (2-polig), 120A (3/4-polig), 50A (5-polig), hybride 120A+10A oder 50A+10A je nach Ausführung.
• Spannungsfestigkeit: bis 600V für Hauptkreise; hybride Varianten beinhalten 60V für Signalkontakte; siehe Datenblatt.
• Prüfspannung: bis 5000V je nach Konfiguration.
• Kabelquerschnitt: von 0,3mm² bis 25mm² je nach Konfiguration (siehe Datenblatt).
• Schutzart: Standard IP67 (IP68/IP69K optional).
• Verbindungsart: Bajonett-Verriegelung mit Anti-Vibrations-Design.
• Lebensdauer: >500 Steckzyklen.
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV-Abdeckung möglich.

Anwendungen

• Industriesteuerungen, PLC-Netzwerke und Automatisierungsrückführungen.
• Hybrid-Strom- und Mehrsignalverbindungen zur Reduzierung von Kabelbäumen.
• Außenanlagen und raue Einsatzbedingungen, die IP67-Schutz und sichere Bajonettverriegelung erfordern.

Technische Daten

• Serie: M40 Hybrid-Steckverbinder-Serie (3+9-polige Ausführung verfügbar).
• Hybridkonfiguration: integriert Hochstrom-Powerkontakte (50A) und Mehrsignalkontakte (10A) in einem Gehäuse.
• Verriegelung: Bajonett-Quartdrehung mit Anti-Vibrations-Mechanik.
• Schutzart: IP67 Standard; IP68/IP69K optional je nach Modell.
• Material & Brandschutzklassifizierung: Technischer Kunststoff, UL94 V-0.
• Betriebstemperatur: -40°C bis +105°C (einige Varianten bis +125°C).
• Lebensdauer: >500 Steckzyklen.
• Elektrik: siehe konfigurationsspezifische Strom-/Spannungswerte.
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV verfügbar.
