Hybrid-Steckverbinder
Kabel zu KabelBajonettM40

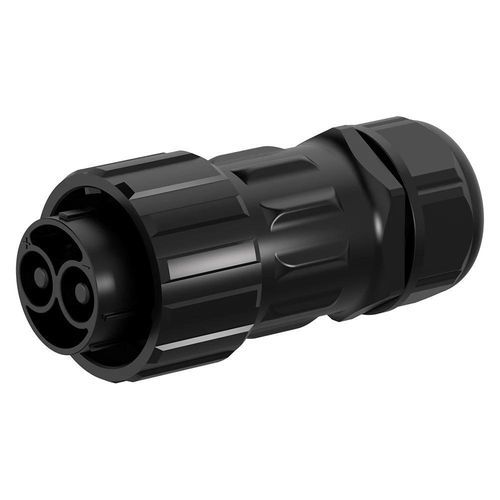

Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel zu Kabel / Bajonett / M40
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel zu Kabel / Bajonett / M40
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel zu Kabel / Bajonett / M40 - Bild - 2
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel zu Kabel / Bajonett / M40 - Bild - 3
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel zu Kabel / Bajonett / M40 - Bild - 4
Hybrid-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel zu Kabel / Bajonett / M40 - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Hybrid
Format
Kabel zu Kabel
Verbindungtyp
Bajonett
Größe
M40
Elektrische Merkmale
Hochstrom, 2+4 polig, 3 polig, 3+9 polig, 4 polig, 5 polig, mit 2 Spindeln
Bereich
für Elektrofahrzeug
Schutzfaktor
IP67
Norm
RoHS
Weitere Eigenschaft
für viele Verbindungszyklen
Primärstrom

Min: 10 A

Max: 150 A

Spannung

60 V, 300 V, 600 V

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Beschreibung

Kurzbeschreibung
M40 Hybrid-Bajonett-Steckverbinder 120A + 10A, 2 Stromkontakte und 4 Signalkontakte, für kombinierte Strom- und Signalübertragung, IP67.

Produktübersicht
  • Hybrid Strom und Signal – 2 Stromkontakte (6,0 mm, 120A) und 4 Signalkontakte (1,5 mm, 10A) im gleichen M40-Gehäuse zur Vereinfachung der Verkabelung und Platzersparnis.
  • Bajonettverschluss – Vierteldrehung zum schnellen Verbinden mit antivibrations-Design für sichere Verbindungen in Industrieanlagen.
  • Schutzart – IP67, geschützt gegen Staub und zeitweiliges Untertauchen für den Außeneinsatz und raue Umgebungen.
  • Temperatur & Dauerfestigkeit – Betriebstemperatur -40°C bis 105°C, Verschleißfestigkeit >500 Steckzyklen.


Varianten und elektrische Daten
  • Verfügbare Varianten: 2 Pol | 3 Pol | 4 Pol | 5 Pol | 2+4 Pol | 3+9 Pol.
  • Stromangaben (Beispiele): 2 Pol 150A; 4 Pol 120A; 2+4 Pol 120A (Leistung) + 10A (Signal).
  • Spannungsangaben: Leistungskontakte bis 600V; Signalkontakte bis 60V.
  • Isolationsspannung: bis zu 5000V je nach Variante.


Technische Daten
  • Kontakt Durchmesser: Leistung 6,0 mm; Signal 1,5 mm (2+4 Variante als 6,0+1,5 mm angegeben).
  • Kabellitzenquerschnitt: Leistung 4–25 mm² (10–3 AWG); Signal 0,3–1,5 mm² (24–16 AWG).
  • Max. Außendurchmesser: MAX φ25,0 mm.
  • Gehäuse-Flammbeständigkeit: UL94-V0. Zertifizierungen: ISO9001, CE, UL, RoHS, (TUV).
  • Steckzyklen Lebensdauer: >500 Zyklen.


Anwendungen
  • Batteriemanagementsysteme (BMS) und Energiespeicheranlagen.
  • Leistungsversorgung und Ladesysteme für Elektro- und Hybridfahrzeuge.
  • Industrielle Stromverteilung, Außenanlagen und Geräte in rauen Umgebungen.


Bestellung und Konformität
  • Steckverbindermodell: M40 2+4 Pol Hybrid-Konfiguration. Bei Bestellung Variante, Kontakttyp und Kabelabschluss angeben.
  • Konformität: UL, TUV, CE, RoHS. Betriebstemperatur: -40°C bis 105°C.
