Stromversorgungs-Steckverbinder

Kabel zu Kabelrundmit Verriegelung

Produktbeschreibung

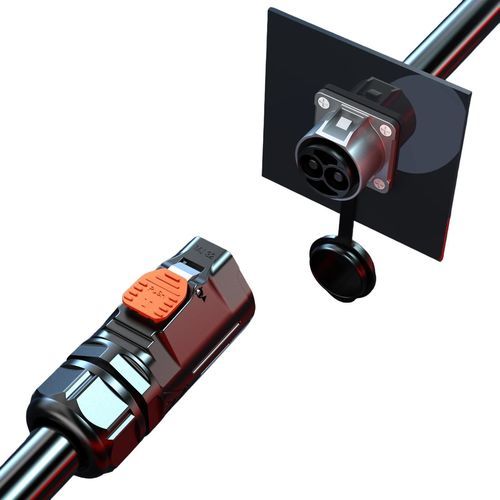

MJ32 QuickLock wasserdichter Steckverbinder 120A entwickelt für EV-Ladung und Energiespeicheranwendungen. IP67‑Gehäuse und versilberte Kupferkontakte gewährleisten zuverlässige Energieübertragung in Außenbereichen und anspruchsvollen Industrieumgebungen.

Übersicht

• 120A Nennstrom – 120A mit 6,0 mm versilberten Kupferkontakten für stabile Stromübertragung.
• QuickLock‑Mechanismus – Werkzeugfreie Verbindung mit hörbarem Klick und antivibrations Sicherung für feste Verriegelung.
• IP67 Schutzart – Vollständig gegen Staub und zeitweiliges Eintauchen abgedichtet, geeignet für Außenladestationen und Speichersysteme.
• Breite Anwendungen – Kompatibel mit EV‑Ladegeräten, Batterie‑Packs und Energiespeicher‑Verbindungen.
• Internationale Zertifizierungen – ISO9001, CE, UL, RoHS (TÜV‑Optionen verfügbar).

Spezifikationstabelle
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Produktvorteile & Hinweise

• Zuverlässiger Wasser‑ und Staubschutz gemäß IP67 (IP68/IP69K optional bei bestimmten Varianten).
• Großer Betriebstemperaturbereich von -40°C bis +105°C (einige Serien bis +125°C).
• Gehäuse mit Flammschutz nach UL94 V‑0 für erhöhte Sicherheit.
• Ausgelegt für über 500 Steckzyklen für dauerhafte Einsatzfähigkeit bei häufigem Verbinden/Trennen.

Technische Daten

• Modell: MJ32
• Kontaktkonfiguration (Beispiel auf dieser Seite): 2 Kontakte (weitere Varianten: 3, 4, 2+5)
• Kontaktdurchmesser: 6,0 mm (2‑polige Variante)
• Nennstrom: 120A (2‑polige Variante)
• Nennspannung: 600V
• Durchschlagsfestigkeit: 3000V (2‑polige Variante)
• Kabelquerschnitt: 4mm²–25mm² (10–3 AWG) für 2 Kontakte
• Max. Durchmesserbereich: MAX Φ25.0mm
• Schutzart: IP67
• Anschlussart: QuickLock (werkzeugfrei, hörbarer Klick)
• Flammschutzklasse: UL94‑V0
• Betriebstemperatur: -40℃ – 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS (TÜV in der Übersicht)
