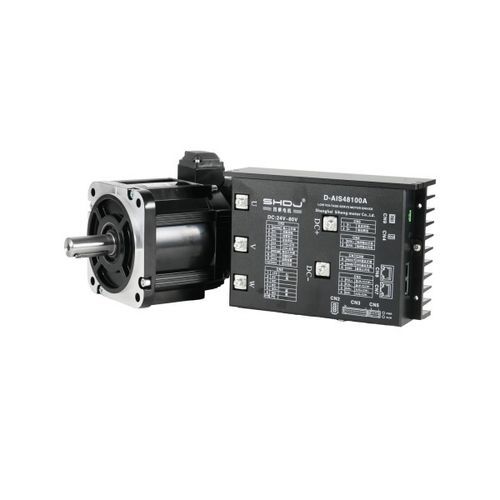

DC-Servomotor M180AIS series

72 VIP654-polig

Technische Parameter Technische Spezifikationen Modell: M180AIS219 – 72 – C35015 – B1 – 5 Spannung (VAC): 72 Strom (A): 90 Drehmoment (Nm): 35 Motorlänge (mm): 219.5 Modell: M180AIS254 – 72 – C96015 – B1 – 5 Spannung (VAC): 72 Strom (A): 125 Drehmoment (Nm): 48 Motorlänge (mm): 254 Nennspannung (V): 72 Nennleistung (W): 5500 / 7500 Nennstrom (A): 90 / 125 Nenndrehmoment (Nm): 35 / 48 Spitzendrehmoment (Nm): 70 / 96 Nenndrehzahl (U/min): 1500 ± 10% Maximale Drehzahl (U/min): 1800 ± 10% / 1900 ± 10% Länge (L mm): 219.5 / 254 Länge (L mm) + Welle (mm): 284.5 / 319 Leitungswiderstand (Ω): 11.3 ± 10% / 14 ± 10% Leitungsinduktivität (mH): 0.3 ± 20% / 0.21 ± 20% Trägheitsmoment (kg·m²×10⁻⁴): 74 ± 10% / 89 ± 10% Drehmomentkonstante (Nm/A): 0.425 ± 10% / 0.418 ± 10% Elektrische Zeitkonstante (ms): 26.5 / 15 Verdrahtungsmethode: Y Anzahl der Phasen: 3 Anzahl der Rotorpolpaare (P): 5 Motorisolationsklasse: Klasse F Schutzklasse: IP65 (außer Welle)
