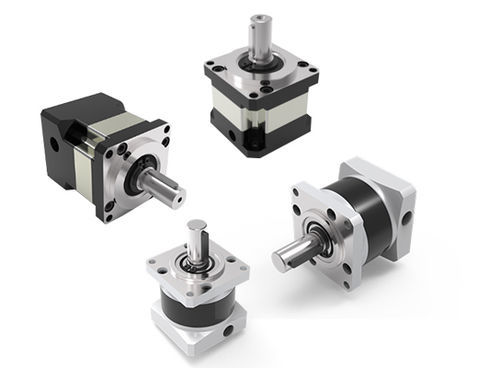

Planetengetriebe PF42 series

koaxialmit Hohlwelleflanschmontiert

Das Planetengetriebe der PF42 Standardserie verfügt über eine integrierte Mutter zur Beseitigung des Axialspiels, was eine hohe Torsionssteifigkeit und eine hervorragende Tragfähigkeit gewährleistet. Die großspannigen Vorder- und Hinterlager bilden eine robuste Struktur, die eine überlegene radiale und axiale Tragfähigkeit bietet. Die präzise Einmalverarbeitung garantiert eine hohe Koaxialität. Haupttechnische Parameter: - Übersetzungsverhältnis: 4/5/8 (Erste Stufe), 16/20/25/32/40 (Zweite Stufe) - Gehäuselänge: 55mm (Erste Stufe), 67mm (Zweite Stufe) - Maximale Radialkraft: 280N (Erste Stufe), 320N (Zweite Stufe) - Maximale Axialkraft: 200N (Erste Stufe), 240N (Zweite Stufe) - Volllastwirkungsgrad: ≥96% (Erste Stufe), ≥92% (Zweite Stufe) - Gewicht: 0.35Kg (Erste Stufe), 0.5Kg (Zweite Stufe) - Lebensdauer: ≥20000h - Nenn-Eingangsgeschwindigkeit: 3000rpm - Maximale Eingangsgeschwindigkeit: 6000rpm - Zahnradpräzisionsklasse: 6 GB/T10095 – 2008 - Betriebstemperatur: –25° ~ +90° - Schutzklasse: IP65 - Schmiermethode: Langzeit-Schmierung - Installationsmethode: Flansch Kategorie: Getriebe Tag: AC-Servomotor und Treiber Technische Spezifikationen / Merkmale: - Integrierte Mutter zur Beseitigung des Axialspiels - Hohe Torsionssteifigkeit und Tragfähigkeit - Hohe Koaxialität durch Einmalverarbeitung
