Beschichtungs- und Laminiermaschine / Klebemittel

für PET-Folienfür Elektronikbauteilefür Verpackung

Produktübersicht

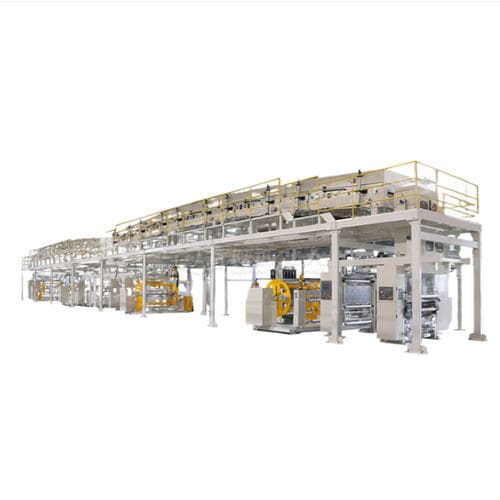

Die Beschichtungsmaschine für elektronische Cover-Tapes von Shaanxi Beiren Printing Machinery ist eine Präzisionsanlage für SMT-Verpackungs-Cover-Tapes. Sie vereint Comma-Blade- und Siebdruckwalzen-Beschichtung auf einer Plattform, erreicht bis zu 120 m/min, bietet ESD-kompatiblen Aufbau und konfigurierbares Mehrstufen-Trocknen zur Erreichung optischer Klarheit und gewünschter Abziehkräfte. Die Maschine verarbeitet mehrere Beschichtungsbreiten und große Rollen für durchgehende Produktion.

Hauptmerkmale

• Integrierte Doppelbeschichtung: Comma-Blade und Siebdruckwalze in einer Maschine für Prozessflexibilität
• Hoher Durchsatz: bis 120 m/min
• Beschichtungsbreiten: 1350 / 1650 / 1950 mm
• Große Abwickel-/Aufwickelkapazität: Langlaufrollen (Abwickler Φ1000 mm, Aufwickler Φ1200 mm)
• Mehrstufige Trockner mit wählbaren Heizquellen zur Steuerung der Lösungsmittelverdampfung und Minimierung von Trübungen
• Ausgelegt für funktionale Beschichtungen wie antistatische, leitfähige und Antibeschlag-Mittel

Fortschrittliche Beschichtungstechnik

• Comma-Blade-System: für Beschichtungsgewichte 30–70 g/m², geeignet für dickere Kleberschichten und gleichmäßigen Schichtaufbau
• Siebdruckwalzen-System: für 10–40 g/m², ermöglicht dünne Funktionsschichten mit Mikrometer-Uniformität

Trocknung und Ofenkonfiguration
Die Anlage nutzt eine kombinierte Roller- und hängende Heißluft-Ofenanordnung mit neun stufigen Zonen zur kontrollierten Lösungsmittelverdampfung und optischen Klarheit. Heizoptionen: Warmöl, Dampf, Heißluft, Erdgas und Elektroheizung.

Leistungsdaten

• Basismaterial: PET-Verbundfolie, 30–50 μm
• Betriebsgeschwindigkeit: bis 120 m/min
• Beschichtungsbreiten: 1350 mm / 1650 mm / 1950 mm
• Max. Abwickel-Durchmesser: Φ1000 mm
• Max. Aufwickel-Durchmesser: Φ1200 mm
• Beschichtungsverfahren: Comma blade + Siebdruckwalze
• Comma-Blade-Beschichtungsgewicht: 30–70 g/m²
• Siebdruck-Beschichtungsgewicht: 10–40 g/m²
• Ofenkonfiguration: kombiniert Roller-Typ und hängende Heißluft
• Gesamtofenlänge: 36.000 mm (9 Zonen × 4.000 mm)
• Trocknungs-/Heizquellen: Warmöl, Dampf, Heißluft, Erdgas, Elektrisch

Anwendungen

• Heißaktivierbare Klebebänder für passive Bauteile (Widerstände, Kondensatoren)
• Druckempfindliche antistatische Bänder für wärmeempfindliche Bauteile (LEDs, Flash-Speicher)
• Leitfähige und funktionale Beschichtungen für ESD-sichere Verpackungen und Antibeschlag-Behandlungen

Fertigung, F&E und Qualität
Shaanxi Beiren Printing Machinery verfügt über Jahrzehnte Maschinenbau-Erfahrung, interne Fertigung wichtiger Komponenten und ein dediziertes F&E-Team. Dienstleistungen umfassen Installationsunterstützung, Bedienerschulung und Formulierungsberatung zur Sicherstellung konsistenter Abziehkräfte, ESD-Eigenschaften und optischer Klarheit.

FAQ (technische Highlights)

• Systemunterschiede: Comma-Blade für höhere Beschichtungsgewichte (30–70 g/m²); Siebdruckwalze für dünne, präzise Schichten (10–40 g/m²); Integration vermeidet separate Anlagen.
• Trocknungsoptionen: Warmöl, Dampf, Heißluft, Erdgas, elektrisch; Mehrstufenofen (9 Zonen × 4 m) optimiert Lösungsmittelverdampfung.
• Verfügbare Breiten: 1350 mm, 1650 mm, 1950 mm.
• Technischer Support: F&E-Team bietet Installationsanleitung, Schulung, Formulierungsberatung und Fehlerbehebung.
