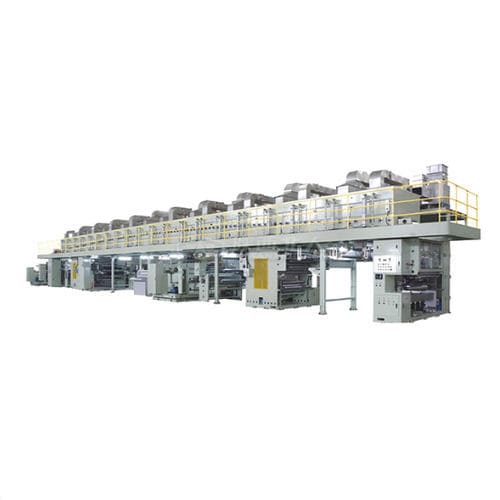

Beschichtungs- und Laminiermaschine / für PET-Folien

für Elektronikbauteilemit Laminierung

Produktübersicht
Die Beschichtungsmaschine für elektromagnetische Abschirmfolien von Shaanxi Beiren Printing Machinery ist eine kontinuierliche Beschichtungsanlage zur Aufbringung leitfähiger Schichten auf flexible Substrate für EMI-Abschirmfolien. Das System verarbeitet breite Bahnen mit präziser Beschichtungssteuerung und einem langem Mehrzonen-Trockner für stabiles Aushärten leitfähiger Beschichtungen.

Hauptfunktionen
Die Anlage nimmt PET-Substrate (ein- oder zweilagig) auf und steuert das Nassgewicht der Beschichtung über einen großen Bereich, um Anwendungen von ultradünnen Verbraucherelektronik-Folien bis hin zu schweren industriellen Abschirmmaterialien abzudecken. Die Heizoptionen und die unabhängige Zonenregelung sorgen für reproduzierbare Ergebnisse.

Merkmale und Vorteile

• Präzise Bahnenführung und gleichmäßige Beschichtungsverteilung über die gesamte Breite.
• Micro-concave + Comma-Blade Beschichtung ermöglicht Nassgewichte 10–150 g/m².
• 24 m Ofen (6 × 4000 mm) mit sechs unabhängigen Temperaturzonen zur Vermeidung von Oberflächenhäuten und für korrektes Aushärten.
• Mehrere Heizmethoden (Warmöl, Dampf, Heißluft, Erdgas, elektrisch) an die Anlageninfrastruktur anpassbar.
• Produktionsgeschwindigkeit einstellbar bis 60 m/min zur Abstimmung von Durchsatz und Qualität.

Beschichtungs- und Trocknungsoptionen
Beschichtungsmethode: Micro-concave + Comma-Blade.
Nassgewichtsbereich: 10–150 g/m².
Trocknungsofen: 6 Zonen × 4000 mm = 24.000 mm Gesamt; sechs unabhängige Temperaturzonen für präzise Steuerung.
Verfügbare Heiz-/Trocknungsarten:

• Warmölheizung — stabile Temperaturprofile.
• Dampfheizung — energieeffiziente Option.
• Heißluft — ermöglicht schnelle Lösemittelverdampfung.
• Erdgasheizung — je nach Energieversorgung der Anlage.
• Elektrische Heizung — alternative Option.

Warum diese Lösung wählen
Das System ist darauf ausgelegt, gleichmäßige Leitfähigkeit, zuverlässige Haftung bei nachgelagerten Verarbeitungsschritten (Stanzen, Laminieren) und hohe Oberflächenqualität zu liefern, wie sie für anspruchsvolle EMI-Anwendungen (flexible Leiterplatten, Automotive-Sensorik, medizinische Bildgebung) erforderlich sind.

Anwendungen

• Verbraucherelektronik: ultradünne Abschirmfolien für Smartphones, Wearables und flexible Elektronik.
• Automotive-Elektronik: Folien für ECU-Leitungen, Sensorengehäuse und Radar-Bauteile.
• Medizintechnik: breitbahnige leitfähige Materialien für Auskleidungen von Bildgebungsgeräten und andere Abschirmanforderungen.

Qualität & Fertigung
Shaanxi Beiren integriert Inline-Qualitätskontrollen zur Überwachung der Beschichtungskonsistenz, Haftung und Oberflächenfehler. Robuste mechanische Konstruktion und langjährige Fertigungserfahrung gewährleisten Zuverlässigkeit und reproduzierbare Produktionsergebnisse.

Technische Daten

• Basismaterial (erster): PET 50–100 μm
• Basismaterial (zweiter): PET 15–100 μm
• Anlagengeschwindigkeit: bis zu 60 m/min
• Beschichtungsbreiten: 1350 mm / 1650 mm / 1950 mm
• Max. Abroll-Durchmesser: Φ800 mm
• Max. Wickel-Durchmesser: Φ800 mm
• Beschichtungsmethode: Micro-concave + Comma-Blade
• Nassgewichtsbereich: 10–150 g/m²
• Ofenkonfiguration: 6 Zonen × 4000 mm = 24.000 mm gesamt
• Heizoptionen: Warmöl / Dampf / Heißluft / Erdgas / Elektrisch
