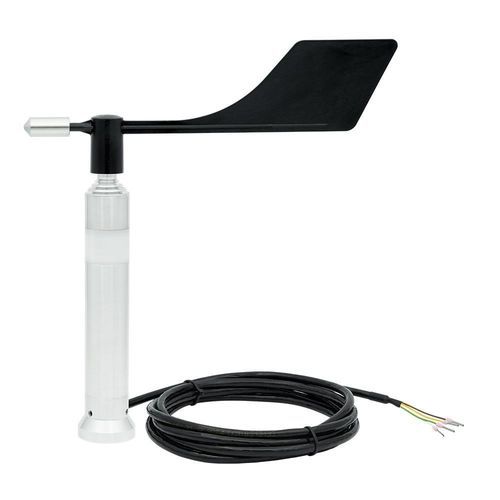

Windrichtungssensor / Modbus RTU 3S-WD-MB-H

digitalmit serieller SchnittstelleSerie

Produktbeschreibung
Der beheizte Windrichtungsgeber mit Modbus-Ausgang (3S-WD-MB-H) ist ein horizontaler Messgeber, ausgelegt für den Betrieb in kalten, vereisten und feuchten Umgebungen. Die Richtung wird über eine Windfahne und einen Hall-Effekt-Positionssensor erfasst und in Grad (0 bis 359,9°) ausgegeben. Die Daten werden digital über RS-485 als Modbus RTU übertragen und können direkt an SCADA, SPS und Datenlogger angeschlossen werden. Die integrierte Beheizung verhindert Vereisung und sichert den Betrieb, wenn konventionelle Windfahnen ausfallen.

Funktionsweise
Die Windfahne richtet sich nach der Windrichtung; ein interner Hall-Effekt-Positionssensor wandelt den Fahnenscheitelwinkel in ein elektrisches Signal in Grad um. Dieser Wert wird über RS-485 im Modbus RTU-Format an angeschlossene Systeme übertragen. Das Modell verfügt über eine automatische Heizungssteuerung, die die Innentemperatur überwacht und die Heizung zur Eisvermeidung ein- oder ausschaltet.

Heizfunktion
Der Sensor überwacht kontinuierlich die interne Aluminiumtemperatur, um die Heizung automatisch zu regeln. Bei interner Aluminiumtemperatur ≤ 10°C leuchtet die rote LED (Heizung ON). Bei interner Aluminiumtemperatur ≥ 20°C stoppt die Heizung und die blaue LED zeigt Heizung OFF an. Zwischen 10°C und 20°C bleibt die Heizung aus und die blaue LED leuchtet. Diese automatische Steuerung reduziert manuelles Enteisen und erhöht die Zuverlässigkeit bei niedrigen Temperaturen.

Wesentliche Vorteile

• Automatische Beheizung verhindert das Einfrieren der Windfahne und beweglicher Teile für kontinuierliche Messung unter Frostbedingungen.
• Digitales Modbus RTU über RS-485 unterstützt lange Kabellängen und stabile Datenübertragung in industriellen Umgebungen.
• Konform mit IEC 61724-1:2021, geeignet für PV-Monitoring und professionelle meteorologische Anwendungen.
• Einfache Montage: Rohr- oder Bodeneinbau möglich.
• Visuelle Zustandsanzeige über rote/blaue LED zur schnellen Vor-Ort-Prüfung des Heizungszustands.

Häufige Anwendungen

• Berg- und Hochlagenüberwachung
• Meteorologische Stationen in kalten Klimazonen
• Ferngesteuerte Umweltüberwachungsprojekte
• Industriestandorte mit Frost-, Schnee- oder Eisbelastung

Installation (Allgemeine Schritte)

• Sensor an geeignetem Rohr oder Bodenhalter montieren.
• In freier, von Hindernissen unbeeinträchtigter Lage positionieren.
• Sensor gemäß Standortreferenz ausrichten.
• Stromversorgung anschließen (18–30 V DC, 24 V empfohlen) und RS-485 Modbus-Verkabelung nach Anschlussplan vornehmen.
• Bei der Inbetriebnahme Modbus-Kommunikation und Funktion der Heizungs-/LED-Anzeige prüfen.

Wartung

• Regelmäßige Sichtprüfung
• Kabelzustand und Montagefestigkeit prüfen
• Sicherstellen, dass die Windfahne frei beweglich ist
• Kommunikation und Heizungsstatus bei Kälteinspektionen prüfen

Kurzüberblick
Automatische Beheizung: verhindert ausfallbedingte Messausfälle durch Vereisung
Hall-Effekt-Sensorik: stabile, verschleißarme Richtungsbestimmung
Modbus RTU über RS-485: einfache Integration und zuverlässige Fernkommunikation
0–359,9° Bereich: vollständige Richtungsabdeckung
0,1° Auflösung: feine Richtungsmessung
IEC 61724-1:2021 konform: geeignet für professionelles PV-Monitoring
Gehäuse Aluminium + Polyamid: robust für den Außeneinsatz

Spezifikationen / Technische Daten

• Artikelnummer: 3S-WD-MB-H
• Sensortyp: Windfahnengetriebener Hall-Effekt-Positionssensor
• Messbereich: 0–359,9°
• Genauigkeit: ±1 % des Messwertes
• Auflösung: 0,1°
• Schwelle: 1 m/s
• Datenausgang: RS-485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU
• Stromversorgung: 18 bis 30 V DC (24 V DC empfohlen)
• Leistungsaufnahme: Typisch @24 V DC: Heizung ON: 1 A; Heizung OFF: 53 mA
• Kabel: 1 m 3x2x0,22 mm² – LI2Y(st) C11Y, UV- und witterungsbeständig
• Betriebstemperaturbereich: -40°C … +85°C
• Maße: Ø 265 mm x 285 mm
• Verpackungsmaße: 80 mm x 82 mm x 55 mm (B x L x H)
• Gewicht: 0,34 kg
• Schutzart: IP54
• Gehäusematerial: Aluminium und Polyamid
• Fahnenmaterial: P6GF20
• Montageart: Rohr- oder Bodenmontage
• Norm: Konform zu IEC 61724-1:2021
• Heizbereich: Blaue LED: 10°C < Interne Aluminiumtemperatur(°C) < 20°C (Heizung OFF). Rote LED: Interne Aluminiumtemperatur(°C) ≤ 10°C (Heizung ON). Heizung stoppt bei Interner Aluminiumtemperatur(°C) ≥ 20°C.
