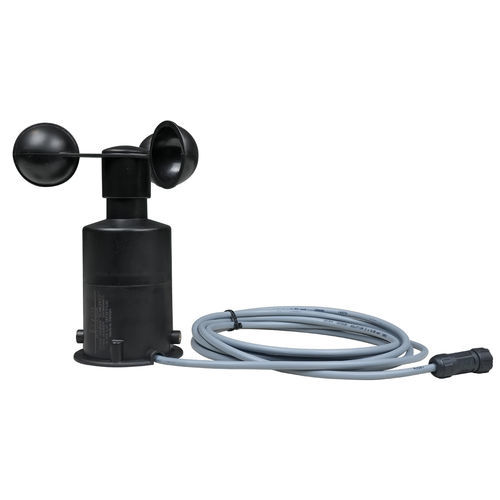

Schalensternanemometer 3S-WS-PLS-P

IP54kompaktmit Impulsausgang

Übersicht
Der Kunststoff-Windgeschwindigkeitssensor 3S-WS-PLS-P (Schalenanemometer) misst die horizontale Windgeschwindigkeit und liefert Impulse über ein Reed-Relais zur direkten Integration in SCADA-, SPS- oder Datenlogger-Systeme. Entwickelt für den Außeneinsatz in industriellen und umweltbezogenen Anwendungen mit UV-beständigen Kunststoffen und kompakter, wartungsarmer Mechanik.

Normen & Hinweise
Entspricht IEC 61724-1:2021. Windgeschwindigkeitsdaten können zur Abschätzung von Modultemperaturen und zur Bewertung windbedingter Schäden herangezogen werden. Zur Überwachung von Böen (typisch bis 3 s) ist eine Abtastperiode ≤ 5 s zu verwenden und sowohl Mittel- als auch Spitzenwerte zu protokollieren.

Technische Daten

• Artikelnummer: 3S-WS-PLS-P
• Sensortyp: Schalenstern-Anemometer (Reed-Schalter)
• Messbereich: 0,9–60 m/s
• Genauigkeit: < 5 m/s: 0,5 m/s; ≥ 5 m/s: 10% des Messwertes
• Auflösung: 0,1 m/s
• Schwelle: 0,9 m/s
• Überlebensgeschwindigkeit: 60 m/s
• Datenausgang: Reed-Relais (Impulsausgang)
• Kabel: 3 m LIYY, UV- und wetterbeständig (kundenspezifische Längen möglich)
• Betriebstemperatur: -40°C bis +85°C (eisfrei). Beheiztes Modell verfügbar (3S-WS-I-H)
• Abmessungen: Ø 136 x 151 mm
• Gewicht: 0,2 kg
• Gehäuse: ASA
• Schalen: ABS
• Befestigung: Rohr- oder Bodenmontage
• Schutzart: IP54
• Stromversorgung: 12–30 V DC
• Garantie: 2 Jahre
• Norm: IEC 61724-1:2021

Hauptmerkmale

• Kunststoffbau (ASA/ABS): UV-beständige Materialien für den Außeneinsatz.
• Impulsausgang (Reed-Relais): Liefert saubere digitale Impulse zur Zählung oder Frequenzmessung.
• Kompaktes Design: Geringes Gewicht und kleine Bauform für einfache Montage.
• IP54-Schutz: Schutz gegen Staub und Spritzwasser für Außeninstallationen.
• Großer Messbereich: 0,9–60 m/s für ruhige bis starke Winde.

Funktionsweise
Die rotierenden Schalen treiben einen Magneten an, der den Reed-Schalter betätigt; jede Umdrehung erzeugt einen Impuls. Die Impulsfrequenz ist proportional zur Windgeschwindigkeit und wird vom angeschlossenen System zur Echtzeitüberwachung oder Aufzeichnung erfasst.

Vorteile

• Definierte Messleistung: Spezifizierte Auflösung und Genauigkeit für Betriebsüberwachung und Bewertungen.
• Systemkompatibilität: Impulsausgang kompatibel mit SCADA, SPS und gängigen Datenloggern.
• Wartungsarm: Einfacher mechanischer Aufbau; beheizte Version für Vereisungsbedingungen verfügbar.
• Flexible Einsatzmöglichkeiten: Rohr- oder Bodenmontage und kundenspezifische Kabellängen.

Anwendungen

• Windenergieüberwachung: Standortbewertung und Leistungsüberwachung von Turbinen.
• Wetterstationen: Meteorologische Datenerfassung für Prognose und Forschung.
• Industriestandorte: Unterstützung bei Sicherheits- und Betriebsentscheidungen.
• Landwirtschaft: Überwachung von Feldbedingungen und Einsatzplanung.

Installation & Wartung
Installation: An einem ungehinderten Standort in angemessener Höhe montieren; Rohr- oder Bodenmontage je nach Bedarf. Wartung: Wartungsarm; regelmäßige Reinigung und Inspektion in staubigen oder verschmutzten Umgebungen und nach Extremereignissen empfohlen.

Häufig gestellte Fragen (Auswahl)

• Wie kann ich den Sensor an mein System anschließen? Der Sensor liefert Impulse (Reed-Relais), kompatibel mit SCADA-Systemen und Datenloggern, die digitale Impulseingänge akzeptieren.
• Wie hoch ist die maximal messbare Windgeschwindigkeit? Bis zu 60 m/s.
• Wie erfolgt die Versorgung? 12–30 V DC.
• Wie lange ist die Garantie? 2 Jahre.
• Standardkabellänge: 3 m (kundenspezifische Längen erhältlich).

Schnellübersicht technische Daten

• Artikelnummer: 3S-WS-PLS-P
• Sensortyp: Schalenstern-Anemometer (Reed-Schalter)
• Messbereich: 0,9–60 m/s
• Genauigkeit: < 5 m/s: 0,5 m/s; ≥ 5 m/s: 10%
• Auflösung: 0,1 m/s
• Schwelle: 0,9 m/s
• Überlebensgeschwindigkeit: 60 m/s
• Ausgang: Reed-Relais (Impuls)
• Kabel: 3 m LIYY, UV/wetterbeständig
• Betriebstemp.: -40°C bis +85°C
• Abmessungen: Ø 136 x 151 mm
• Gewicht: 0,2 kg
• Materialien: Gehäuse ASA, Schalen ABS
• Montage: Rohr oder Boden
• IP: IP54
• Strom: 12–30 V DC
• Garantie: 2 Jahre
