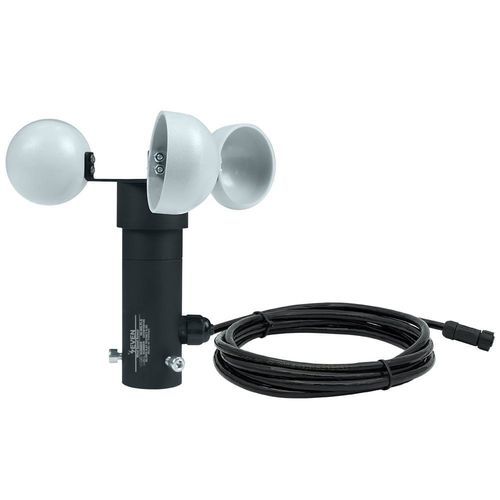

Schalensternanemometer 3S-WS-PLS-A

IP66IP54mit Impulsausgang

Produktübersicht
Der 3S-WS-PLS-A ist ein Becher-Anemometer (Windgeschwindigkeitssensor), das die horizontale Windgeschwindigkeit in m/s misst, indem die Becherrotation über einen Magneten einen Reed-Kontakt betätigt und elektrische Impulse erzeugt. Gehäuse aus meerwasserbeständigem eloxiertem Aluminium. Lieferung mit Montagematerial und 3 m LIYY-Kabel, UV- und witterungsbeständig. Kompatibel mit SEVEN Irradiance Sensor Box und SEVEN Sensor Box für vereinfachte Datenführung.

Funktionsweise
Jede Umdrehung des Becher-Assemblies aktiviert den Magneten und schaltet den Reed-Kontakt, wodurch ein Impuls proportional zur Windgeschwindigkeit erzeugt wird. Das geschlossene Gehäuse reduziert die Exposition beweglicher Teile und ermöglicht die zuverlässige Impulsübertragung an einen Strahlungssensor oder Datenlogger über ein einzelnes Kabel.

Hauptmerkmale

• Becher-Anemometer mit Reed-Kontakt (Impulsausgang) für einfache Integration
• Gehäuse aus meerwasserbeständigem eloxiertem Aluminium für raue Außenumgebungen
• Hohe Empfindlichkeit: niedrige Ansprechschwelle (0,9 m/s) und feine Auflösung (0,1 m/s)
• Witterungsschutz: Standard IP54, optional IP66
• Geringer Wartungsaufwand durch geschlossenes Design und einfache Mechanik
• Werkskalibriert und geprüft

Installation
Unterstützt Rohr- und Bodenmontage. Montagematerial und 3 m Kabel sind im Lieferumfang enthalten. Befolgen Sie das Benutzerhandbuch für Empfehlungen zu Montagehöhe und Ausrichtung.

Bedeutung
Die Windgeschwindigkeit ist entscheidend für die Überwachung von PV-Anlagen, die Bewertung der strukturellen Sicherheit und Gewährleistungsansprüche bei windspezifischen Schäden. Sie unterstützt die Modultemperaturabschätzung und die Risikoanalyse für Tragsysteme und Module.

Garantie, Preis & Lieferung
Garantie: 2 Jahre. Preisrahmen: 130–230 EUR. Lieferzeiten: Kleinbestellungen ca. 1–2 Wochen; Großbestellungen (100 Stk.) ca. 4–5 Wochen.

Technische Daten

• Artikelnummer: 3S-WS-PLS-A
• Sensor-Typ: Becher-Anemometer (Reed-Kontakt, Impulsausgang)
• Messbereich: 0,9–60 m/s
• Genauigkeit: < 5 m/s: ±0,5 m/s; > 5 m/s: 10 % des Messwerts
• Auflösung: 0,1 m/s
• Schwelle: 0,9 m/s
• Überlebensgeschwindigkeit: 60 m/s
• Datenausgang: Reed-Kontakt (Impulsausgang)
• Kabel: 3 m LIYY, UV- und witterungsbeständig
• Betriebstemperatur: -40 °C bis +85 °C (eisfrei)
• Abmessungen: Ø 180 × 145 mm
• Gewicht: 0,34 kg
• Gehäusematerial: Eloxiertes Aluminium (meerwasserbeständig)
• Bechermaterial: ABS
• Montage: Rohr- oder Bodenmontage
• Norm: Entspricht IEC 61724-1:2021
