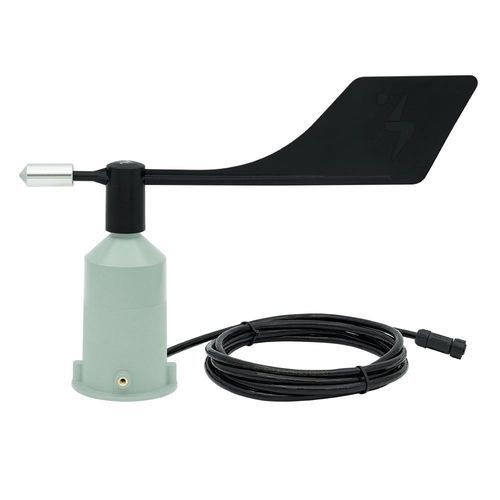

Windrichtungssensor mit elektrischem Ausgangssignal 3S-WD-P

analogIP67IP54

Übersicht
Der Windrichtungssensor aus Kunststoff ist ein wesentliches Bauteil von Wettermessstationen und spielt eine wichtige Rolle bei der Analyse von Umweltbedingungen. Mit analoger Ausgangsspannung (0–3,3 V) liefert der 3S-WD-P präzise Richtungsdaten und lässt sich einfach in SCADA-, SPS- und Datenlogger-Systeme integrieren. Die Richtungsmessung unterstützt Analysen gemäß IEC 61724-1:2021, etwa Temperaturkorrelationen von Modulen und windbedingte Garantieprüfungen.

Technische Daten

• Artikelnummer: 3S-WD-P
• Sensortyp: Flügelgetriebener Hall-Effekt-Positionssensor
• Messbereich: 0 bis 359°
• Genauigkeit: ±1% des Messwerts
• Auflösung: 1°
• Schwelle: 1 m/s
• Datenausgang: Analog 0–3,3 V
• Elektrischer Anschluss: 3 m LIYY-Kabel, UV- und witterungsbeständig
• Betriebstemperaturbereich: -40 °C bis +85 °C (eisfrei)
• Abmessungen: Ø290×195 mm
• Gewicht: 0,25 kg
• Schutzart: IP54 (optional IP67)
• Gehäusematerial: ASA
• Flügelmaterial: ABS
• Befestigungsart: Rohr- oder Bodenmontage
• Norm: Entspricht IEC 61724-1:2021

Hauptmerkmale

• Leichte Bauweise für einfache Handhabung und Außeneinsatz.
• Analogausgang für direkten Anschluss an Wechselrichter, Datenlogger und SCADA-Systeme.
• Plug-and-play-Design für schnelle Installation und weniger Verdrahtungsfehler.
• UV-beständiges ASA-Gehäuse und Schutzart IP54 für langfristigen Außeneinsatz (IP67 optional).
• Hohe Richtungsgenauigkeit von ±1% für verlässliche Windbewertungen.

Funktionsweise
Die Flügelstellung ändert sich mit der Windrichtung; ein interner Hall-Effekt-Positionssensor wandelt den Flügelwinkel in ein elektrisches Signal um, das als analoge Spannung (0–3,3 V) an Datenempfänger oder Steuerungen übertragen wird.

Anwendungen

• Photovoltaik-Anlagen im Versorgungsmaßstab
• Hybride Solar-Wind-Anlagen
• Fernüberwachungsstationen für die Umwelt
• Landwirtschaftliche PV-Anlagen mit Bedarf an Klimadaten

Installation und Wartung
Installation: Montieren Sie den Sensor in ausreichender Höhe und frei von Hindernissen (Gebäude, Bäume) und richten Sie die Nordmarkierung mit einem Kompass aus. Befestigungsoptionen: Rohr- oder Bodenmontage; der Sensor wird mit drei Eckkopfschrauben geliefert. Wartung: Wartungsarmer Aufbau aufgrund des Kunststoffgehäuses; bei staubigen oder verschmutzten Umgebungen regelmäßig reinigen und Systeme mindestens einmal jährlich gemäß IEC 61724-1:2021 prüfen.

Weitere Produktinformationen

• Stromversorgung: 12–30 V DC (24 V empfohlen)
• Kabel: 3 m 2x2x0,22 mm² LI2YC11Y-TP (UV- und witterungsbeständig); Sonderlängen auf Anfrage
• Gewährleistung: 2 Jahre auf Material- und Verarbeitungsfehler
• Preisrahmen: 100–180 EUR
