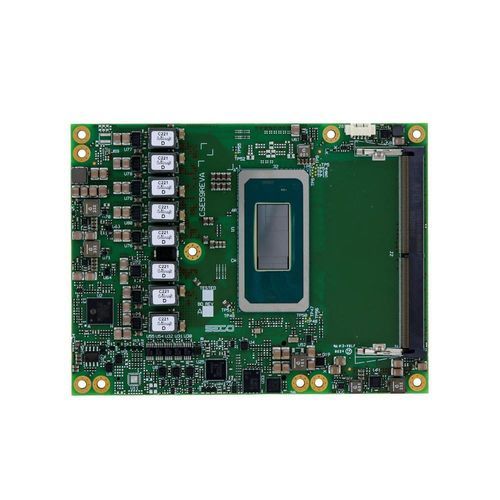

Computer-on-Modul / COM-Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Überblick
COM Express Rev. 3.1 Type 6 Basic Modul (E59) kompatibel mit Intel® Core™ Ultra Prozessoren Series 2 (Codename Arrow Lake, H- und U-SKUs). Entwickelt für embedded- und Edge-Systeme mit konfigurierbarer CPU, moderner Grafik und umfangreichen I/O-Optionen.

Höhepunkte

• CPU: Unterstützung für Intel® Core™ Ultra Series 2 (H- und U-SKUs, mehrere SKU-Varianten inkl. vPRO)
• Graphics: Integrierter Intel® Xe LPG+ Grafikcontroller (bis zu 8 Xe Cores / 128 EU), bis zu 4 unabhängige Displays
• Memory: 2x DDR5 SO-DIMM-Slots, bis DDR5-6400 IBECC, bis zu 64 GB
• Connectivity: 1x NBase-T (2,5GbE), USB4 / USB 10Gbps / Hi-Speed USB, bis zu 20 PCIe Gen4 Lanes (konfigurierbar)

Sicherheit & Software

• Secure Boot Unterstützung für Plattformintegrität
• OTA-Updates zur sicheren Remote-Verteilung von Firmware/Software
• Geräteüberwachung und Management-Integration
• Yocto-basierte sichere OS-Integration und Container-Unterstützung (Docker)
• Sicherheitskonformitätsunterstützung (z. B. EN18031-1) und optionaler TPM 2.0

Ressourcen & Verpackung
Datasheet, Entwicklerdokumentation und Bestellinformationen auf der Produktseite verfügbar. Werkseitige Optionen und Alternativen in der Datasheet aufgeführt.

Technische Spezifikationen

• Formfaktor: COM Express Rev. 3.1 Type 6 Basic Module (E59)
• Prozessorfamilie: Intel® Core™ Ultra (Series 2), H- und U-SKUs (verschiedene Konfigurationen)
• CPU-Beispiele: Core Ultra 9 285H, Core Ultra 7 265H/265U, Core Ultra 5 235H/235U (unterschiedliche P-/E-Core-Kombinationen, Caches und Leistungsstufen)
• Speicher: 2x DDR5 SO-DIMM, Unterstützung DDR5-6400 IBECC, bis zu 64 GB
• Grafik: Intel® Xe LPG+ (bis zu 8 Xe Cores / 128 EU), 3x DDI (DP/HDMI), eDP oder LVDS optional, bis zu 4 Displays
• Video: HDMI® bis zu 8K60 (HDMI2.1), DP2.1 bis 8K60 / 5K120Hz, eDP1.4b bis 4K120Hz HDR
• Massenspeicher: Optionales NVMe (PCIe x4) bis 512 GB; bis zu 2x SATA Gen3.2 (Werk-Alternative)
• Netzwerk: 1x NBase-T über Intel® I226 (2,5GbE)
• USB: Bis zu 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG Gen4 x8 (H-Serie) und zusätzliche konfigurierbare Gen4-Lanes (bis zu 20 Lanes)
• Weitere I/O: MIPI CSI (Option), SPI, I2C, SM Bus, UARTs, GPIO, HD Audio, SoundWire, Watchdog, Lüfter-/Thermomanagement
• Stromversorgung: Hauptversorgung +8 VDC ÷ +20 VDC; Hilfsversorgungen +5VSBY, +3VRTC
• Betriebssysteme: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Betriebstemperatur: 0°C bis +60°C (Commercial)
• Abmessungen: 125 x 95 mm
• Teilenummer: PN-SOM-COMe-BT6-ARL
