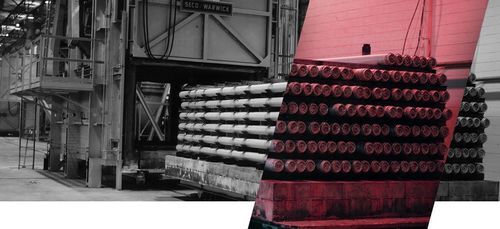

Homogenisierungsofen

HerdwagenHärteHalte

Übersicht
Maßgeschneiderte Homogenisierungsöfen für Aluminium-Blöcke und -Stangen für industrielle Anwendungen. Erhältlich als Chargenöfen (Wagen und Tablett), fahrbare Öfen und kontinuierliche Systeme, inklusive Materialumschlag und Kühlsystemen zur Anpassung an Produktionsanforderungen.

Chargenbetrieb
Bei Chargendesigns werden üblicherweise elektrisch angetriebene isolierte Wagen zum Ein- und Ausfahren verwendet. Optionen umfassen:

• Doppeltüröfen mit Türen an beiden Enden und zwei Wagen zur Reduzierung der Umlaufzeit.
• Tablettdesign, bei dem das Beladetablett auf Stützpfeilern ruht; Lade-/Transferwagen be- und entladen das Tablett.
• Fahrbarer Ofen, der sich zwischen festen Ladebasen bewegt, um Platz zu sparen.

Luftstrommuster
Das patentierte umkehrbare Luftstromdesign verwendet ein axiales Lüfterrad, dessen Drehrichtung zeitgesteuert umkehrt, wodurch die horizontale Luftströmungsrichtung durch die Ladung wechselt. Die Lufttemperatur wird an beiden Seiten überwacht. Ein Thermalhead wird in frühen Zyklen für schnelles Aufheizen eingesetzt. Die Umkehrströmung erhöht Heizraten und Temperaturgleichmäßigkeit im Vergleich zu einseitigem Luftstrom, verbessert Effizienz und metallurgische Ergebnisse.

Patentiertes Baffle-Design
SECO/WARWICK hält ein Patent auf verstellbare Luftleitbleche. Bewegliche Leitbleche steigern die Ofenleistung, insbesondere bei kleineren Lasten. Vorteile:

• Kürzere Aufheizzeiten durch erhöhte lokale Luftgeschwindigkeit.
• Vermeidung von Luftkurzschlüssen bei kleineren Lasten.
• Verhinderung von Überhitzung der oberen Schicht.
• Geringerer Energiebedarf durch schnelleres Aufheizen.
• Erhöhte Gleichmäßigkeit durch gleichmäßigere Luftverteilung über alle Ladeflächen.

Kühlsysteme
Kühloptionen für Chargenlasten umfassen einseitige und umkehrbare Luftkühler, Luft/Nebel-Systeme, Tauchkühlung mit verschiedenen Raten, drehzahlgeregelte Kühler und Abschreckkammern. Die Systeme sind auf gleichmäßige Kühlung ausgelegt, um Verzug zu minimieren und mechanische Eigenschaften zu erhalten.

Kontinuierlich
Kontinuierliche Homogenisierer für Stangen sind für höhere Produktionsmengen ausgelegt. Merkmale: Hochgeschwindigkeits-Schlitzheizung für schnelles Erwärmen jeder Stange, Ladeeinrichtungen zum Einlegen einzelner Stangen in einen Walking-Beam-Ofen, speziell gestaltete Hearth-Sättel zur Reibungsreduzierung und Verbesserung der Geradheit, Abschreckkammer am Auslauf und Akkumuliertisch. Automatiksteuerungen passen Bewegungen und Zyklusparameter an den Durchmesser an. SECO/WARWICK liefert komplette Hilfsausrüstung für eine vollständige Anlage.

Weitere Vorteile kontinuierlicher Öfen

• Produktionsflexibilität: Mehrzonen-Vertikal-Lufttechnologie erlaubt Verarbeitung unterschiedlicher Legierungen und Durchmesser ohne leere Sättel.
• Automatische Handhabung: Vollautomatischer Betrieb durch die Steuerung reduziert menschliche Variation und Risiken bei Stillständen/Neustarts.
• Produkt-Rückverfolgbarkeit: PLC erfasst Position, Temperatur, Transformationsgrad und Verweilzeit für jedes Stück und erstellt Berichte.
• Modulares Design: Anlagen in Abschnitten geliefert zur Minimierung der Montagezeit vor Ort.
• Energieeffizienz: Steuerungsoptimierung, Gegenstrom-Doppelrohr-Wärmetauscher zur Abgasenergierückgewinnung, hochwertige Dichtungen und Dämmung.
• Luftstromsteuerung: Mechanische Auslegung optimiert das Ofeninnere für beste Leistung.
• Verbesserter Wärmeübergang — vertikaler Luftstrom: Hochgeschwindigkeits-Luftstrahlen auf jede Stange erhöhen konvektive Wärmeübergangskoeffizienten.
• Gleichbleibende Qualität: Einlagiger Materialfluss ermöglicht Qualitätskontrolle für jedes einzelne Stück und gesteuertes/optimiertes Abkühlen.

Weitere Merkmale
Verfügbare Optionen: hocheffiziente Auto-Rekuperator-Brenner (bis ca. 86% Wirkungsgrad) und ökologische, biosoluble Isolierung in ausgewählter Dicke zur Minimierung von Wandverlusten.

Technische Spezifikationen

• Designtypen: Batch (Wagenboden, Tablett, fahrbar), fahrbarer Ofen, kontinuierliche Walking-Beam-Öfen.
• Heizung: Hochgeschwindigkeits-Schlitzheizung (kontinuierlich); Thermalhead für schnelles Anfangsaufheizen (Batch).
• Luftstrom: Umkehrbarer horizontaler Luftstrom über axiales Lüfterrad; vertikale Hochgeschwindigkeitsstrahlen für vertikale Luftstrom-Designs.
• Verstellbare patentierte Luftleitbleche zur Anpassung an Ladehöhe und Verbesserung der Gleichmäßigkeit.
• Kühlungsoptionen: einseitig, umkehrbar, Luft/Nebel, Tauchkühlung, drehzahlgeregelte Fans, Abschreckkammern.
• Materialumschlag: isolierte Wagen, Lade-/Transferwagen, Walking-Beam-Mechanismen, Hearth-Sättel, Akkumulatortische.
• Steuerung & Rückverfolgbarkeit: PLC-basierte Steuerung erfasst Position, Temperatur, Transformationsgrad und Verweilzeit; automatisierte Handhabung und Berichterstellung.
• Energierückgewinnung: Gegenstrom-Doppelrohr-Wärmetauscher, hocheffiziente Rekuperator-Brenner (~86%), hochwertige Dichtungen und Dämmung.
• Modulare Anlieferung zur Reduzierung der Installationszeit vor Ort.
