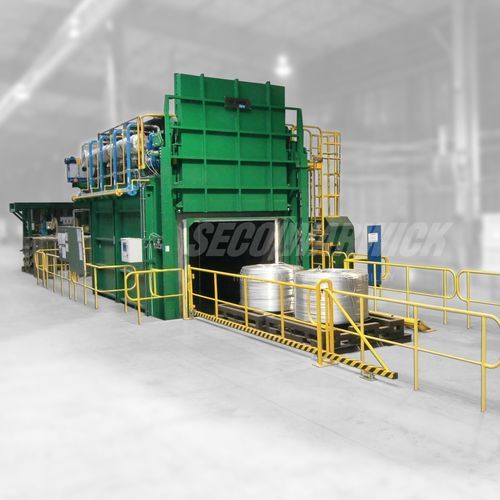

Kammerofen

RollenGlühTrocknung

Übersicht
Industrielle Öfen für Alterung und Glühen von Aluminium, ausgelegt für Spulen, Folien und Profile. Konfigurationen reichen von modularen Einzelspulenanlagen bis zu kontinuierlichen Mehrzonen-Systemen. Verfügbare Strömungskonzepte: Mass Flow für empfindliche Folien und Vortex Flow für hohen Wärmeübergang bei Spulen-Glühen. Konstruktion zielt auf enge Temperaturgleichmäßigkeit und spezielle Ladesysteme abgestimmt auf Kundenkörbe und Produktionsablauf ab.

Konstruktionen

• Mass Flow-Konzept für Draht-, Profil- und Folienglühen (<100 μm), bei dem Oberflächenschutz entscheidend ist
• Öfen für T77-Prozesstemperaturbehandlung
• Kontinuierliche Rollenbettöfen für hohe Produktionsleistung
• Schrotttrockner mit lieferfähigen Feuerbetten für Containerbeladung
• Konfigurationen für Spannungsabbau-/Eigenspannungsbehandlungsöfen

AMS- und CQI-9-konforme Alterungsöfen
Kammeralterungsöfen, ausgelegt zur Erfüllung von AMS- und CQI-9-Anforderungen an Pyrometrie und Material. Steuerungssysteme sind NADCAP-anpassbar und werden mit zertifizierten Thermoelementmodulen geliefert. Öfen werden kundenspezifisch nach Ladegestellen dimensioniert; spezielle Ladewagen und Zweitür-Konstruktionen sind für kontinuierliche oder Chargenprozesse verfügbar. T77-fähige Alterungsöfen unterstützen Mehrstufen- und Mehrrampenprofile. Entwurfsziele beinhalten ca. ±10% Luftströmungs-Uniformität über die Arbeitszone und langlebige mineralische Isolierung.

Schrotttrockner
Kostengünstige Schrotttrocknungsoptionen in Klasse 2 oder 3. Feuerbetten sind für Gabelstapler-Containerladung ausgelegt, mit einfacher Rückführung durch Radialventilatoren und Wasserdampfabfuhr. Beheizung erfolgt durch kompakte, austauschbare Heizelemente; Bedien- und Schaltschränke am Ofen montiert. Türen manuell bedienbar für einfache Handhabung.

Merkmale

• Mehrere Konvektionsmuster wählbar je nach Ladeanordnung und -orientierung (horizontal oder vertikal)
• Weiter Temperaturarbeitsbereich
• Thermoelement-Genauigkeit: Klasse 1 (±1,5°C) oder AMS-dediziert (±1,1°C)
• Temperaturgleichmäßigkeit: ±2°C in Klasse-1-Öfen
• Siemens- oder Allen-Bradley-PLC-Optionen mit zertifizierten Thermoelementmodulen für integrierte, rückverfolgbare Datenerfassung
• Datenarchivierung und Trendanalyse ab 0,1°C Auflösung bei 1 s Abtastung

Vorteile

• Hochkonvektives Vortex Flow Jet Heating für verbesserte Oberflächentemperatur-Uniformität der Spulen
• Reduzierte Aufheizzeiten ohne lokale Überhitzung
• Verbesserte Gleichmäßigkeit der Materialeigenschaften und geringeres Risiko lokaler Rissbildung des Walzöls
• Niedrigerer elektrischer Ventilatorbedarf durch optimierten Durchfluss trotz erhöhtem Volumenstrom

Branchen

• Luft- und Raumfahrt
• Automobil
• Energie

Zusatzfunktionen

• Hocheffiziente auto-rekuperative Brenner (Wirkungsgrad bis ≈86%) mit Abgaswärmerückgewinnung für Stickstoffheizung
• Option für ökologische, biosoluble Isolierung mit gewählter Dicke zur Optimierung der Wandverluste

Technische Merkmale / Spezifikationen

• Mass Flow-Konzept für Folie (<100 μm), Draht und Profile
• Vortex Flow Jet-Heizsystem für Spulen-Glühen (hoher Wärmeübergang)
• Kapazitätsbereich: modulare Einzelspulenöfen bis zu Mehrzonenöfen mit enger Zonensteuerung
• Unterstützung für T77-Prozessbehandlung und Mehrstufen-/Mehrrampen-Alterungsprozesse
• Option kontinuierlicher Rollenbettöfen für Massenproduktion
• Schrotttrockner-Optionen (Klasse 2 oder 3) mit feuertauglichem Bett für Containerbeladung
• Konfigurationen für Spannungsabbauöfen
• ~±10% Luftströmungs-Uniformität im Ofen (Entwurfsziel)
• Thermoelement-Genauigkeit: Klasse 1 ±1,5°C oder AMS-dediziert ±1,1°C
• Temperaturgleichmäßigkeit: ±2°C in Klasse-1-Öfen
• PLC-Optionen: Siemens oder Allen Bradley mit zertifizierten Thermoelementmodulen
• Datenprotokollierung und Archiv: 0,1°C Auflösung und 1 s Abtastrate
• Kaltlufteinblas-System für Niedertemperaturheizung
• Hocheffiziente Rekuperatorbrenner (bis ~86%) und Abgaswärmenutzung für Stickstoffheizung
• Langlebige mineralische Isolierung; Option für ökologische biosoluble Isolierung
• Spezielle Ladewagen und Ladeverfahren abgestimmt auf Kundenkörbe
