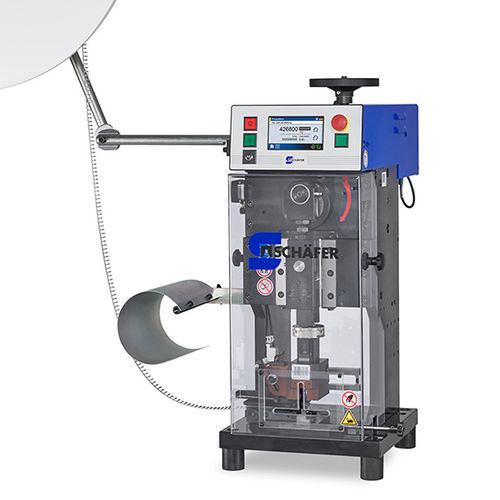

Crimpmaschine für Draht CrimpLine 240 ADVANCED

für Kabelfür Kabelanschlussautomatisch

Übersicht
Crimpmaschine CrimpLine 240 ADVANCED von Schäfer für präzises Vercrimpen von ein- und mehradrigen Leitern an Anschlussteile. Als Tischpressen‑Konzept ausgelegt, bietet sie eine modulare Struktur für hohe Reproduzierbarkeit und kurze Rüstzeiten.

Verarbeiten von mehradrigen Kabeln
Der Bediener führt die Leiter ein und startet den Zyklus über das Fußpedal. Die Maschine unterstützt die automatische Zuführung der Kontakte und liefert konsistente Crimps durch robusten Maschinenaufbau und wechselbare Crimpwerkzeuge.

Breites Einsatzspektrum
Schnellwechseleinrichtungen und individuell einstellbare Crimpgeschwindigkeit ermöglichen schnelle Umrüstungen und die Verarbeitung verschiedener Kontaktarten und Kabelkonfigurationen.

Moderne Bedienoberfläche
Das Touchscreen‑HMI (STI 2015) bietet eine intuitive, mehrsprachige Bedienoberfläche, konfigurierbare Benutzerrollen und Betriebsarten sowie Netzwerkfunktionen zur Linienintegration.

Hohe Sicherheit für den Bediener
Überwachte Schutzeinrichtungen unterbrechen den Sicherheitskreis beim Öffnen. Ein Handrad ermöglicht sichere Testläufe nach Umrüstung oder Wartung.

Konformität
Die Maschine erfüllt die einschlägigen europäischen Richtlinien zur mechanischen und elektrischen Sicherheit sowie zur elektromagnetischen Verträglichkeit.

Hinweis zu Abbildungen
Produktabbildungen sind beispielhaft und können Optionen oder spezielle Ausstattungen zeigen.

Grundausstattung

• Crimpmaschine
• Maschinenabdeckung
• Fußschalter
• Abfallbehälter
• Redundante Sicherheitsschalter
• Zertifizierte Sicherheitskomponenten

Optionale Erweiterungen

• Crimpwerkzeug
• Spezifischer Kabelgreifer
• Absauggerät
• Papieraufwickler
• Vernetzungsmodul
• Fernwartungsmodul
• Streifenzerkleinerer
• Überwachung der Crimpkraft

Technische Daten (Tabelle)
Verarbeitbare Materialien
Leiter: einadrige oder mehradrige, isolierte Kabel
Leiterquerschnitt: < 6 mm² [1]
Kontakte: längs- oder quergeordnete Streifen

Leistung und Geometrie
Antrieb: 0,75 kW Drehstrommotor
Drehzahl Motor: 440 – 2000 RPM
Presskraft: 20 kN
Hub: 40 mm
Schließhöhe: 135,78 mm

Steuerung
HMI: STI 2015
Display: Touchscreen

Versorgung und Schnittstellen
Stromversorgung: 230 V, 50/60 Hz
Druckluft: 6 bar
Netzwerk: RJ-45

Abmessungen und Gewicht
Breite x Tiefe x Höhe: 830 x 600 x 700 mm [2]
Gewicht: 112 kg [2]

Hinweise
[1] Abhängig von Leiter- und Kontaktkonfiguration. [2] Ungefähre Angabe für Grundausstattung.

Eigenschaften / Technische Spezifikationen

• Modell: CrimpLine 240 ADVANCED
• Verarbeitbare Materialien: einadrige oder mehradrige isolierte Kabel
• Max. Leiterquerschnitt (typisch): < 6 mm² (abhängig von Konfiguration)
• Antrieb: 0,75 kW Drehstrommotor
• Drehzahlbereich Motor: 440 – 2000 RPM
• Presskraft: 20 kN
• Hub: 40 mm
• Schließhöhe: 135,78 mm
• Steuerung / HMI: STI 2015, Touchscreen
• Stromversorgung: 230 V, 50/60 Hz
• Druckluftbedarf: 6 bar
• Netzwerkschnittstelle: RJ-45
• Abmessungen (B x T x H): 830 x 600 x 700 mm (ca.)
• Gewicht: 112 kg (ca.)
