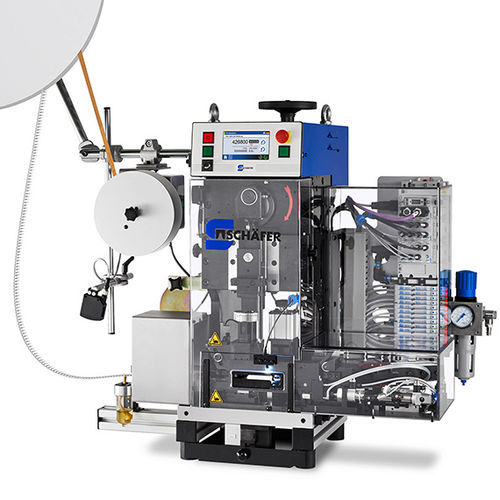

Crimpmaschine für Draht TransLine 240 ADVANCED

für Kabelfür Kabelanschlussautomatisch

Überblick
Automatische Crimpmaschine TransLine 240 ADVANCED zum Crimpen von ein- und mehradrigen, geschirmten Leitungen auf automatisch zugeführte Kontakte. Der Bediener führt die Leiter ein und startet den Zyklus mit dem Fußschalter. Robuste Konstruktion für reproduzierbare Crimpverbindungen im industriellen Einsatz.

Modularität und Anwendung
Modularer Aufbau reduziert Rüstzeiten und bietet zahlreiche Erweiterungsmöglichkeiten. Schnellwechsel-Applikatoren ermöglichen schnellen Produktwechsel zwischen Kontaktarten. Crimpgeschwindigkeit und -parameter sind an die Eigenschaften von Kontakt und Leiter anpassbar.

Qualitätssicherungsfunktionen
Integrierte Überwachung der Crimpkraft erkennt fehlerhafte Crimps während der Produktion. Fehlerhafte Teile werden vom Ausschuss-Schneider entfernt, um deren Weiterverarbeitung zu verhindern.

Bedienoberfläche und Sicherheit
STI 2015 Touchscreen-HMI mit intuitiver, mehrsprachiger Bedienoberfläche. Konfigurierbare Benutzerrollen und Betriebsarten; Netzwerkanbindung über RJ-45. Überwachtes Schutzeinrichtung unterbricht die Stromversorgung und stoppt die Maschine beim Entfernen der Abdeckungen. Handrad für sicheren Probelauf nach Umrüstung und Wartung. Erfüllt die einschlägigen europäischen Richtlinien für Maschinen, elektrische Sicherheit und EMV.

Hinweise
Produktabbildungen sind beispielhaft und können optionale Ausstattungen zeigen.

Basisausstattung

• Maschinenabdeckung
• Abisoliermodul
• Crimpkraftüberwachung
• Ausschussschneider
• Fußschalter
• Abfallbehälter

Optionale Erweiterungen

• Crimp-Applikator
• Zero-Cut-Modul
• Spezifischer Drahtgreifer
• Papieraufwickler
• Farbsensor
• Vernetzungsmodul
• Remote-Service-Modul
• Streifen-Schneider

Technische Daten

• Verarbeitbare Materialien: ein- oder mehradrige, geschirmte Leitungen
• Leiterquerschnitt: 0,25–6 mm² (je nach Konfiguration)
• Anschlüsse: längs- oder quergewickelte Streifen
• Abisolierlänge max.: 20 mm (je nach Konfiguration)
• Mantelabzugslänge min.: 15 mm (je nach Konfiguration)
• Antrieb: 0,75 kW Drehstrommotor
• Motordrehzahlbereich: 440–2000 RPM
• Presskraft: 20 kN
• Hub: 40 mm
• Schließhöhe: 135,78 mm
• HMI: STI 2015 Touchscreen
• Netzversorgung: 230 V, 50/60 Hz
• Druckluft: 6 bar
• Netzwerk: RJ-45
• Abmessungen (B x T x H): 830 x 600 x 700 mm
• Gewicht: ca. 142 kg
