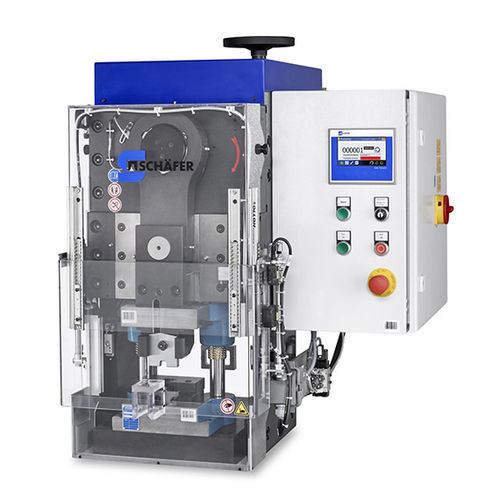

Crimpmaschine für Draht CrimpLine 1550 EXTENDED

für Kabelfür Kabelanschlussautomatisch

Übersicht
Die Crimpmaschine ist ausgelegt für das zuverlässige Verpressen einzelner Aderendhülsen an Leitern und Kabeln mit großen Querschnitten. Hülsen und Leiter werden vom Bediener manuell eingelegt, der Crimpvorgang wird per Fußschalter gestartet. Die robuste, modulare Bauweise gewährleistet lange Lebensdauer, hohe Reproduzierbarkeit und kurze Rüstzeiten sowie flexible Erweiterungs- und Automatisierungsoptionen.

Anschluss von Hülsen und Leitern
Verarbeitet einzelne Hülsen sowie ein- und mehradrige Kabel. Leiterquerschnitt: bis zu 100 mm², abhängig von Material und Hülsengeometrie. Schnellwechsel-Crimpwerkzeuge ermöglichen zügige Werkzeugwechsel. Crimpgeschwindigkeit und -parameter lassen sich an Hülsen- und Leiter-Eigenschaften anpassen.

Moderne Bedienoberfläche
Ausgestattet mit einem STI 2015 Touchscreen-HMI, das eine intuitive, mehrsprachige Bedienoberfläche bietet. Verschiedene Benutzerrollen und Betriebsarten sind wählbar. Maschinenvernetzungsfunktionen (RJ-45) und Kommunikationsoptionen unterstützen die Integration in Produktionslinien und Industry-4.0-Prozesse.

Hohe Arbeitssicherheit
Der Bedienerschutz erfolgt über eine überwachte Schiebehülle; das Entfernen von Schutzabdeckungen unterbricht den elektrischen Schutzkreis und stoppt die Maschine. Ein Handrad ermöglicht sichere manuelle Testfahrten nach Umrüstungen und Wartung.

Konformität
Erfüllt die einschlägigen europäischen Richtlinien zur mechanischen und elektrischen Sicherheit sowie zur elektromagnetischen Verträglichkeit (EMV).

Abbildungen
Produktabbildungen sind beispielhaft und können Optionen oder spezielle Ausstattungen zeigen.

Grundausstattung

• Crimpmaschine
• Maschinenhaube
• Fußschalter

Optionale Erweiterungen

• Spezifischer Drahtgreifer
• Vernetzungsmodul
• Remote-Service-Modul

Technische Daten
Verarbeitbare Materialien: Leiter; ein- und mehradrige Kabel. Leiterquerschnitt: bis zu 100 mm² (abhängig von Material und Hülsengeometrie). Hülsen: einzelne Hülsen.

Spezifikationen

• Antrieb: 4 kW Drehstrommotor
• Motordrehzahl: 1420 U/min
• Presskraft: 150 kN
• Hub: 50 mm
• Schließhöhe: max. 204,8 mm (auf 135,78 mm via Adapter einstellbar)
• HMI: STI 2015 Touchscreen
• Stromversorgung: 3x 400 V, 50/60 Hz
• Druckluft: 6 bar
• Netzwerkschnittstelle: RJ-45
• Abmessungen (B x T x H): 750 x 850 x 900 mm (ca. Grundausstattung)
• Gewicht: 500 kg (ca. Grundausstattung)
