Crimpmaschine für Draht CrimpLine 640 EXTENDED

für Kabelfür Kabelanschlussautomatisch

Übersicht

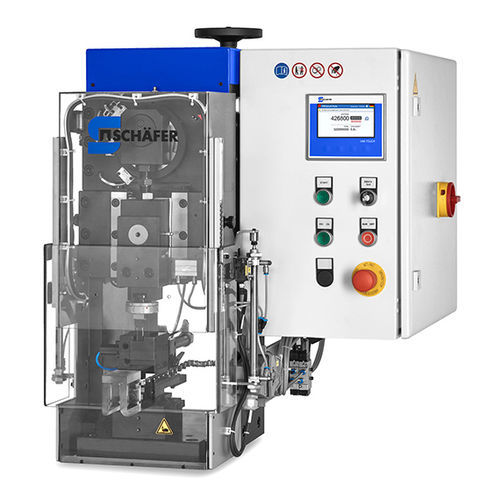

Die CrimpLine 640 EXTENDED ist eine Crimpmaschine zum Anbringen einzelner Kabelschuhe an einadrigen und mehradrigen Leitern mittlerer Querschnitte. Der Bediener positioniert den Leiter und startet den Zyklus über den Fußschalter. Das Maschinenkonzept ermöglicht reproduzierbare Crimpverbindungen, kurze Rüstzeiten und eine modulare Erweiterbarkeit. Crimpwerkzeuge sind über ein Schnellwechselsystem austauschbar, um verschiedene Anschlussarten zu verarbeiten. Crimpgeschwindigkeit und Prozessparameter sind an die Geometrie von Leiter und Anschluss anpassbar.

Bedienoberfläche
Die Maschine wird über ein HMI (STI 2015) mit Touchscreen gesteuert. Die Bedienoberfläche ist intuitiv, mehrsprachig, unterstützt konfigurierbare Benutzerrollen und wählbare Betriebsarten. Netzwerkfunktionen ermöglichen die Integration in Fertigungslinien und Remote-Monitoring.

Sicherheit und Konformität
Die Bedienersicherheit wird durch eine überwachte Schiebesicherung gewährleistet, die den elektrischen Sicherheitskreis beim Öffnen unterbricht und die Maschine stoppt. Ein Handrad ermöglicht sichere Versuchsläufe nach Umrüstung oder Wartung. Die Maschine erfüllt die einschlägigen europäischen Richtlinien für Maschinen- und elektrische Sicherheit sowie EMV. Abbildungen sind beispielhaft und können Optionen oder spezifische Ausstattungen zeigen.

Grundausstattung

• Crimpmaschine
• Maschinenabdeckung
• Fußschalter

Optionale Erweiterungen

• Spezifischer Leitergreifer
• Vernetzungsmodul
• Fernwartungsmodul

Technische Daten (Tabelle)
Verarbeitbare Materialien:
Leiter: ein- und mehradrige Kabel
Leiterquerschnitt: Bis 35 mm² [1]
Anschlüsse: Längs- oder quergebündelte Streifen, einzelne Steckverbinder

Leistung und Geometrie:
Antrieb: 3 kW Drehstrommotor
Drehzahl Motor: 1420 U/min
Presskraft: 50 kN
Hub: 40 mm
Schließhöhe: Max. 195,78 mm [3]

Steuerung:
HMI: STI 2015
Display: Touchscreen

Versorgung und Schnittstellen:
Stromversorgung: 3x 400 V, 50/60 Hz
Druckluft: 6 bar
Netzwerk: RJ-45

Abmessungen und Gewicht:
Breite x Tiefe x Höhe: 760 x 890 x 760 mm [2]
Gewicht: 300 kg [2]

[1] Abhängig von Material und Anschlussgeometrie.
[2] Ca.-Angaben in Grundausstattung.
[3] Kann mittels Adapter auf eine Schließhöhe von 135,78 mm eingestellt werden.

Technische Spezifikationen

• Modellname: CrimpLine 640 EXTENDED
• Verwendungszweck: Crimpen einzelner Anschlüsse an Leitern mit mittleren Querschnitten
• Antriebsleistung: 3 kW Drehstrommotor
• Drehzahl Motor: 1420 U/min
• Presskraft: 50 kN
• Hub: 40 mm
• Maximale Schließhöhe: 195,78 mm (auf 135,78 mm mittels Adapter einstellbar)
• Verarbeitbarer Leiterquerschnitt: bis 35 mm² (abhängig von Material und Anschlussgeometrie)
• Unterstützte Anschlüsse: längs- und quergebündelte Streifen, einzelne Steckverbinder
• HMI: STI 2015 Touchscreen mit Mehrsprachenunterstützung und Benutzerrollen
• Stromversorgung: 3x 400 V, 50/60 Hz
• Druckluftbedarf: 6 bar
• Netzwerkschnittstelle: RJ-45
• Abmessungen (B x T x H): 760 x 890 x 760 mm (ca.)
• Gewicht: 300 kg (ca.)
