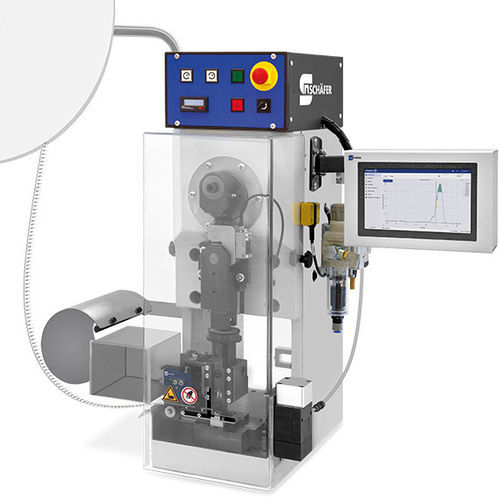

Crimpmaschine für Draht CrimpLine 240 BASIC

für Kabelfür Kabelanschlussautomatisch

Einstiegsmodell für die Kabelproduktion
Die CrimpLine 240 BASIC ist eine Einsteiger-Crimpmaschine, die die für industrielle Kabelkonfektion und Leitungsfertigung erforderlichen Grundfunktionen bereitstellt. Sie kombiniert kompaktes Design mit einfachen Inbetriebnahme- und Wartungsmerkmalen und eignet sich für Kleinserien oder die Integration in Fertigungslinien.

Einfache Vorbereitung
Die Maschine ist für alle gängigen Crimpapplikatoren ausgelegt und verfügt über einen Schnellspannmechanismus zum schnellen Wechsel der Applikatoren. Ein elektrischer Jog-Modus ermöglicht Funktions- und Kollisionsprüfungen der Kappen- und Crimpzuführung. Der Abstreifer für die Kappenstreifen ist horizontal eingebaut, was das Einlegen des Trägerstreifens vereinfacht und die Einrichtung verkürzt.

Hohe Crimpqualität
Durch die horizontale Montage des Kappenstreifen-Abstreifers entfällt die Umlenkung des Trägerstreifens, wodurch Einflüsse auf den Crimpprozess minimiert werden. Optional integrierbare Crimpkraftüberwachung unterstützt zuverlässig die Qualitätssicherung in der Kabelproduktion.

Robuste Konstruktion
Im Vergleich zu früheren Schäfer-Maschinen dieser Klasse bietet die CrimpLine 240 BASIC eine erhöhte Steifigkeit, die auch bei höheren Presskräften eine verbesserte Präzision ermöglicht. Das schlanke, kompakte Design erlaubt den Einsatz in beengten Arbeitsbereichen.

Hohe Arbeitssicherheit
Die Arbeitssicherheit wird durch eine überwachte Schutzeinrichtung gewährleistet: Das Entfernen von Abdeckungen unterbricht den elektrischen Sicherheitskreis und stoppt den Prozess. Die Maschine erfüllt die relevanten europäischen Richtlinien zur mechanischen und elektrischen Sicherheit sowie zur elektromagnetischen Verträglichkeit.

Standardausstattung

• Maschinenschutz
• Pedalschalter
• Abfallbehälter
• Kontaktloser Sicherheitsschalter
• Zertifizierte Sicherheitskomponenten

Optionale Ausstattung

• Crimp-Applikator
• Papiereinroller mit Durchhangkontrolle
• Kappenstreifen-Abstreifer
• Crimpkraftüberwachung
• Maschinentisch

Technische Daten
Verarbeitbare Materialien
Leiter: ein- oder mehradrige, isolierte Leitungen
Leiterquerschnitt: bis 6 mm² [1]
Anschlüsse: längs- oder quergebündelte Bänder

Leistung und Geometrie
Antrieb: 0,75 kW Drehstrommotor
Drehzahl Motor: 440–2000 U/min (mechanisch verstellbar)
Presskraft: 20 kN
Hub: 30 mm oder 40 mm
Schließhöhe: 135,78 mm

Versorgung und Schnittstellen
Stromversorgung: 230 V, 50/60 Hz
Druckluft: 6 bar

Abmessungen und Gewicht
Breite x Tiefe x Höhe: 500 mm x 600 mm x 800 mm [2]
Gewicht: 167 kg [2]

Abbildungen sind beispielhaft und können Optionen sowie spezielle Ausstattungen zeigen.

Technische Merkmale / Spezifikationen

• Modell: CrimpLine 240 BASIC
• Verarbeitbare Materialien: ein- oder mehradrige, isolierte Leitungen
• Max. Leiterquerschnitt: bis 6 mm² (abhängig von der Konfiguration)
• Anschlüsse: längs- oder quergebündelte Streifen
• Antrieb: 0,75 kW Drehstrommotor
• Drehzahl Motor: 440–2000 U/min (mechanisch verstellbar)
• Presskraft: 20 kN
• Huboptionen: 30 mm oder 40 mm
• Schließhöhe: 135,78 mm
• Stromversorgung: 230 V, 50/60 Hz
• Druckluftbedarf: 6 bar
• Abmessungen (B×T×H): 500 × 600 × 800 mm (ca., Basisausstattung)
• Gewicht: ca. 167 kg (Basisausstattung)
• Standard-Sicherheit: überwachte Schutzeinrichtung, kontaktloser Sicherheitsschalter, zertifizierte Sicherheitskomponenten
• Optional: Crimpkraftüberwachung zur Qualitätssicherung, Kappenstreifen-Abstreifer, Applikatoren und weitere Erweiterungen
