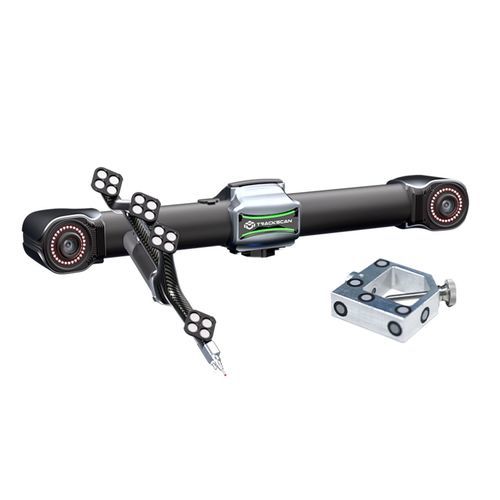

Kabelloses Ortungssystem NimbleTrack

kleinformatig3DEchtzeit

Produktübersicht
Das 6D-Lageverfolgungssystem von SCANOLOGY bietet eine Echtzeitverfolgung mit sechs Freiheitsgraden (6DoF) über ein weites Sichtfeld. Die Lösung umfasst Tracker, Sonde, kundenspezifische Adapter und dedizierte 3D-Software und kombiniert Stereo-Vision-Positionierung mit optischem Tracking, um präzise Pose-Daten für dynamische und statische Messaufgaben zu liefern.

Systemkomponenten

• Tracker
• Sonde
• Kundenspezifische Adapter
• Dedizierte 3D-Software

Hauptmerkmale

• 6DoF-Tracking — Erfassung der 3D-Position (X, Y, Z) und Orientierung (Pitch, Roll, Yaw) in Echtzeit für vollständiges Pose-Monitoring.
• Mehrzielverfolgung — Algorithmen und großer Erfassungsbereich ermöglichen gleichzeitiges Tracking mehrerer Ziele von einer Position aus, nützlich für Endeffektor-Überwachung und mehrachsige Roboterkorrektur.
• Dynamische Verfolgung und Anpassung — Echtzeit-Pose-Feedback unterstützt die geführte Montage und automatische Korrektur von Abweichungen zur Reduzierung von Nacharbeit.
• Kompakt, portabel und anpassbar — Leichtes Plug-and-Play-Design mit kundenspezifischen Adaptern zur Anbindung unterschiedlicher Bauteilgeometrien und Vorrichtungen.
• Dynamische Schwingungskompensation — Nutzt Referenzpunkte und dynamische Kompensationsalgorithmen zur Eliminierung von Verschiebungsfehlern in vibrierenden oder bewegten Umgebungen (geeignet für Crashtests).
• Sicher und erweiterbar — Berührungslose optische Verfolgung mit Unterstützung für Multi-Tracker-Konfigurationen zur Skalierung des Tracking-Volumens für großflächige Anwendungen.

Anwendungen

• Crashtests
• Montage und Inspektion von Luft- und Raumfahrtkomponenten
• Roboterkalibrierung und Korrektur der absoluten Genauigkeit
• Fertigungshilfe bei Bauteilmontage und Feinjustage
• Qualitätskontrolle und hocheffiziente industrielle Messungen
• Branchenbeispiele: Luft- und Raumfahrt, Automobil, Energie & Schwermaschinenbau, Bahn & Schiffbau, Werkzeug- und Formenbau; Anwendungsfälle auch in Gesundheitswesen, Bildhauerei, Bildung, Unterhaltung

Technische Daten / Spezifikationen

• Serien: NimbleTrack Series; TrackScan Sharp Series
• Erfassungsdistanz: NimbleTrack Series — 3,2 m; TrackScan Sharp Series — 8,5 m
• Erfassungsfrequenz: NimbleTrack Series — 90 Hz; TrackScan Sharp Series — 100 Hz
• Erfassungsgenauigkeit: NimbleTrack Series — 0,064 mm (3,2 m), 0,069 mm (5,2 m); TrackScan Sharp Series — 0,048 mm (3,5 m), 0,069 mm (5,2 m)
• Adapter: Kundenspezifisch
• Betriebstemperaturbereich: -10–40 °C
• Betriebsfeuchte (ohne Kondensation): 10–90 % rF
• Anschluss: USB 3.0, Netzwerkschnittstelle, WiFi
• Patente: CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B U, CN307756797SB, CN114205483B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, CN109000582B
