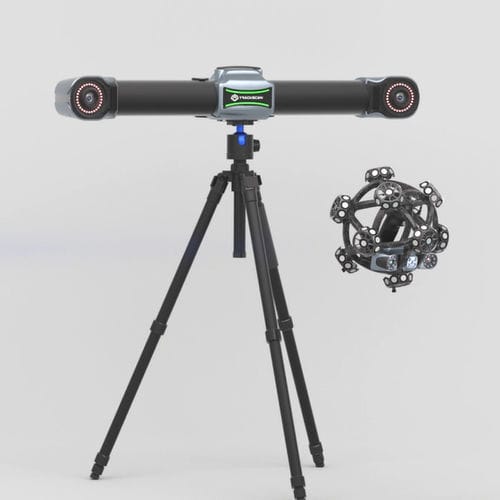

Scanner-System / XYZ TrackScan Sharp

3Dfür Reverse EngineeringMess

Overview
TrackScan Sharp ist ein optisches 3D-Scansystem, entwickelt für großvolumige, langreichweitige und hochpräzise industrielle Messungen. Das System kombiniert 25-MP-Industiekameras, integrierte Edge-Computing-Prozessoren und batteriebetriebenen kabellosen Betrieb, um schnelle, mobile Inspektionsabläufe zu ermöglichen. Es misst große Bauteile mit einer maximalen Tracking-Distanz bis zu 8,5 m und volumetrischen Messbereichen bis zu 135 m³ (modellabhängig).

Key highlights

• Kabelloser, batteriegestützter Betrieb mit Edge-Computing im Scanner und optischen Tracker für Echtzeitverarbeitung und direkte 3D-Koordinatenausgabe.
• Langstrecken-Tracking und große volumetrische Abdeckung: Tracking-Distanz bis zu 8,5 m; berichtete Messvolumina bis zu 135 m³ (einige Konfigurationen bis 233 m³).
• Hohe Messgeschwindigkeit: bis zu 6.000.000 Messungen/s (produktabhängig).
• Mehrere Scan-Modi zur Erfassung großer Flächen und feiner Details: Ultra-fast, Hyperfine und Deep-hole (modellabhängig).
• Mechanische Konstruktion für Stabilität und thermische Konsistenz (CFFIM-Technologie) mit ergonomischem Gehäuse für multidirektionale Handhabung.

Applications

• Luft- und Raumfahrt: Prüfung großer Bauteile, Rapid Prototyping und geometrische Qualitätskontrolle.
• Automotive: Werkzeug- und Formprüfung, Bauteilscans, Montageverifikation und Qualitätskontrolle.
• Energie & Schwerindustrie: Inspektion von Turbinen und großen Maschinen, Wartung und Fehleranalyse.
• Bahn & Schiffbau: Scannen von Gleisen, Bahnteilen, Rümpfen, Propellern und Motorbauteilen.
• Formenbau, Werkzeugbau, Reverse Engineering, Forschung, Unterhaltung und Digitalisierung des Kulturerbes.

Functional features

• Edge Computing: Onboard-Prozessoren im Scanner und Tracker verarbeiten Bilder/Daten in Echtzeit und liefern 3D-Koordinaten.
• Plug-and-play: System verbindet sich beim Einschalten automatisch für schnellen Start der Scan-Workflows.
• Benutzerfreundliche Bedienung: intuitive Tasten und Handhabung für flexible Scan-Vorgänge.
• Feindetailerfassung: Hyperfine-Modus mit parallelen Laserlinien zum schnellen Erfassen von Schlitzen, Kanten und komplexen Merkmalen in hoher Auflösung.
• Vielseitige Kompatibilität: unterstützt Multi-Tracker-Messungen zur Reichweitenerweiterung; kompatibel mit i-Probe500 und optionaler MSCAN-Photogrammetrie zur Verbesserung der volumetrischen Genauigkeit.

Notes & additional observations
Mehrere Konfigurationen und Modellvarianten sind verfügbar (TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49). In einigen Werbeaussagen werden Konfigurationen mit bis zu 99 Laserlinien genannt; technische Tabellen für S/E-Varianten listen 81 blaue Laserlinien (Triple Cross Technology) und die 49-Variante 21 blaue Laserkreuze. Messleistung und Scan-Reichweite variieren je nach Modell und Konfiguration. Optionale Funktionen: intelligente Kantenerkennung (Grauwertmessung) und Integration in Roboterarme für automatisierte Messlösungen.

Merkmale / Technische Spezifikationen

• Serie / Modelle: TrackScan Sharp (Varianten: TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49)
• Scan-Modi (Beispiele): Ultra-fast; Hyperfine; Deep-hole
• Laserlinien (je Modell): Sharp-S / E: 81 blaue Laserlinien (Triple Cross Technology) für Ultra-fast; 17 blaue parallele Linien für Hyperfine; +1 Deep-hole-Linie. Sharp49: 21 blaue Laserkreuze; 7 blaue parallele Linien für Hyperfine; 1 Deep-hole-Linie. (Einige Konfigurationen bis zu 99 Linien)
• Kamera-Pixel (i-Tracker): 25 MP
• Genauigkeit (abhängig von Tasten/Scan): bis zu 0,025 mm (als erreichbar angegeben)
• Volumetrische Genauigkeit Beispiele (TrackScan Sharp-S): 10,4 m³ (3,5 m) → 0,048 mm; 35 m³ (5,2 m) → 0,069 mm; 90 m³ (7,2 m) → 0,128 mm; 135 m³ (8,5 m) → 0,159 mm
• Volumetrische Genauigkeit Beispiele (TrackScan Sharp-E): 10,4 m³ (3,5 m) → 0,049 mm; 35 m³ (5,2 m) → 0,070 mm; 90 m³ (7,2 m) → 0,130 mm
• Volumetrische Genauigkeit Beispiele (TrackScan Sharp49): 10,4 m³ (3,5 m) → 0,049 mm; 28,6 m³ (5,0 m) → 0,067 mm; 49,0 m³ (6,0 m) → 0,089 mm
• Volumetrische Genauigkeit mit MSCAN Photogrammetry: 0,044 mm + 0,012 mm/m (angegeben)
• Messrate: bis zu 6.000.000 Messungen/s (modellabhängig; Sharp49 listet 2.600.000 Messungen/s)
• Scan-Fläche (Beispiel): bis zu 800 mm × 700 mm (S/E-Varianten)
• Arbeitsabstand: ~300 mm (typisch)
• Schärfentiefe: 400 mm; großer Schärfentiefe-Modus bis 800 mm (modell/konfigurationsabhängig)
• Auflösung bis zu: 0,02 mm
• Bohrungs-/Bohrungspositionsgenauigkeit: Positionstreue 0,05 mm
• Bauteilgrößenbereich (empfohlen, Sharp49-Beispiel): 0,1 m – 12 m
• Betriebstemperaturbereich: Beispiele zeigen -10 – 40 °C (S/E) und 0 – 45 °C (49-Variante) — modellabhängig
• Betriebsfeuchtigkeit (ohne Kondensation): typischerweise 10 – 90 % rF (modellabhängig)
• Schnittstellen: USB 3.0, Netzwerkanschluss
• Ausgabeformate: .stl, .pj3, .igs, .asc und weitere anpassbare Formate
• Laser-Sicherheitsklasse: Klasse Ⅱ (augensicher)
• Zertifizierungen: CE, RoHS, WEEE, FCC (wie gelistet)
• Patente: mehrere nationale und internationale Patente referenziert
• Optionen & Kompatibilität: MSCAN Photogrammetry-Integration, i-Probe500 für getracktes Tasten (kabelgebunden/kabellos), Multi-Tracker-Setups, Roboterarm-Montage für Automatisierung
