Scanner-System / 3D NimbleTrack Gen2

für seitliche AnwendungMessfür Inspektion

Übersicht

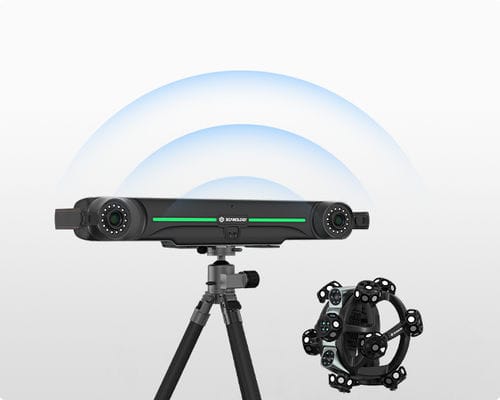

NimbleTrack Gen2 von Scanology ist ein kabelloses optisches 3D-Scansystem, das markerfreie Erfassung, metrologische Genauigkeit und Portabilität vereint. Es unterstützt sowohl hochauflösende optische 3D-Scans als auch einen handgeführten Großflächen-Scanmodus über integrierte Laserprojektion zur effizienten Erfassung von kleinen bis extra-großen Bauteilen.

Highlights

• Kabelloses Design mit leistungsstarken Akkus und Edge-Computing für stabile, hochgeschwindigkeitsfähige drahtlose Datenübertragung.
• Messrate bis zu 6.630.000 Messungen/s.
• Systemgenauigkeit bis 0,025 mm; Scanner-Only Genauigkeit bis 0,020 mm.
• Auflösung bis 0,020 mm; Stand-off Abstand 300 mm; Schärfentiefe 400 mm.
• Scanfläche bis 500 mm × 600 mm; Bildfrequenz 120 fps.

Scan-Modi

• Ultra-schnell — 54 blaue Laserlinien (High-Speed-Modus).
• Hyperfein — 17 parallele blaue Laserlinien für feine Details.
• Tiefloch-Scan — 1 zusätzliche blaue Laserlinie für enge/tiefe Merkmale.
• Großflächen-Scan — 54 Linien für breite Abdeckung.
• Photogrammetrie — adaptive Photogrammetrie für Langstrecken- und Volumenpräzision.

Hauptmerkmale

• Duale Betriebsarten: optisches 3D-Scanning und handgeführtes Großflächen-Scanning (Tracker kann als Handscanner eingesetzt werden, um Punktwolken zu erweitern).
• Erweitertes Tracking: Tracker mit Edge-Kalibrierung und stabiler Struktur ermöglicht verlängerte Tracking-Distanz (bis zu 4,2 m für NimbleTrack-E Gen2).
• Großteil-Fähigkeit: geeignet für kleine bis extra-große Bauteile mit effizienten, präzisen Workflows.
• Probing-Unterstützung: kundenspezifische Adapter und optionales i-Probe ermöglichen 6D-Pose-Erfassung und Tasterung schwer zugänglicher Bereiche (verkabelte und kabellose Tasteroptionen).
• Optionales Edge-Inspection-Modul: Grauwertmessung für präzise Inspektion geschlossener Merkmale (Löcher, Schlitze, Kanten) mit Positionen und Durchmessern.

Anwendungen

• Luft- und Raumfahrt
• Formenbau
• Automobilindustrie
• Energie- und Schwerindustrie
• Bahn- und Schiffbau
• Allgemeine industrielle Inspektion und Reverse Engineering

Technische Daten

• Typ: NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• Scan-Modi: Ultra-fast (54 blaue Linien); Hyperfine (17 Linien); Deep hole (1 zusätzliche Linie); Large area (54 Linien); Adaptive Photogrammetry
• Genauigkeit (nur Scanner): bis zu 0,020 mm
• Genauigkeit (System): bis zu 0,025 mm
• Tracking-Distanz pro i-Tracker: 3500 mm (C); 4200 mm (E)
• Volumetrische Genauigkeit: 3,5 m — 0,060 mm (C) / 0,059 mm (E); 4,2 m — 0,072 mm (E)
• Mit Photogrammetrie: 0,044 mm + 0,012 mm/m
• Tracker-only Scanning: 0,072 mm + 0,012 mm/m
• Bohrungspositionsgenauigkeit: 0,050 mm
• Laserklasse: Klasse II (augensicher)
• Auflösung: bis 0,020 mm
• Stand-off Abstand: 300 mm
• Schärfentiefe: 400 mm
• Maximale Scanfläche: 500 mm × 600 mm
• Bildfrequenz: 120 fps
• Messrate: bis zu 6.630.000 Messungen/s
• i-Scanner Abmessungen: 252 mm × 195 mm × 260 mm
• i-Scanner Gewicht: 1,3 kg (netto); 1,4 kg (mit Batterie und Wireless-Modul)
• i-Tracker Abmessungen: 570 mm × 87 mm × 94 mm
• i-Tracker Gewicht: 2,2 kg (netto); 2,6 kg (mit Batterie und Wireless-Modul)
• Schutzkoffer Größe: 1000 mm × 425 mm × 280 mm
• Ausgabeformate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Betriebstemperatur: -10°C bis 40°C
• Betriebsfeuchtigkeit (ohne Kondensation): 10–90% RH
• Drahtlose Modi: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Multi-Tracker, Edge Inspection
• Drahtlosstandard: Wi‑Fi 6; 802.11a/b/g/n/ac
• Schnittstellen: USB3-B, Gigabit Ethernet
• Patente: mehrere CN, US, KR und EP Patente (Herstellerangaben)
