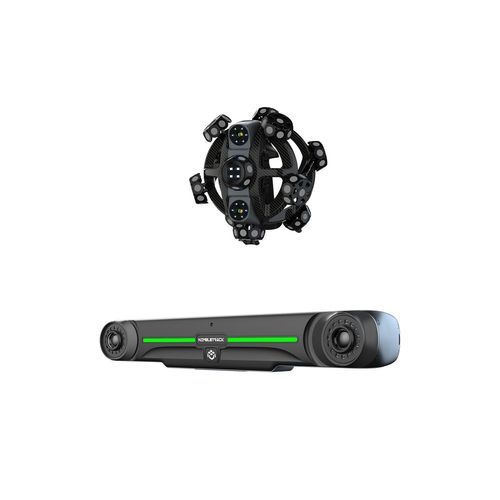

Scanner-System / 3D NimbleTrack-CR

für Qualitätskontrollefür 3D-Druckfür Inspektion

Produktübersicht
NimbleTrack-CR ist ein intelligentes, drahtloses 3D-Scansystem, das für die Erfassung feinster Details entwickelt wurde. Auf Basis der fortschrittlichen Merkmale der NimbleTrack-Serie — kabellose Freiheit, leichtes und tragbares Design sowie hohe Genauigkeit — erfasst diese Next‑Generation-Lösung feine Merkmale und komplexe Strukturen für industrielle Messtechnik, Denkmalschutz, Forschung und Restaurierung.

Kernfunktionen

• Hochdetaillierte Erfassung mit modernster optischer Bildgebung und intelligenten Algorithmen, einschließlich fortschrittlicher Kreuztechnologie und Sub-Pixel-Bildverarbeitung.
• Ausgestattet mit leistungsstarken Industrie‑Kameras und intelligenten Softwarealgorithmen für präzise und sehr detaillierte Scans.
• Leicht und tragbar: Durchmesser 230 mm und ca. 1,3 kg Nettogewicht; ausgelegt für den Transport und die Lagerung in einem einzigen Koffer.
• Edge Computing und kabelloser Betrieb: On‑Board‑Rechenmodul, integrierte Akkus für Scanner und Tracker, WNIC (wireless) Design für kabellose Scanning‑Workflows.
• Multi‑Mode‑Scanning: Unterstützt Ultra‑Schnell, Hyper‑Fine und Deep‑Hole‑Scanning zur Anpassung an verschiedene Anforderungen.
• Multi‑Material‑Kompatibilität: Scannt Textilien, Keramik, Bronze, Blech und mehr ohne Beschichtung, wodurch empfindliche Oberflächen geschützt werden.
• Anpassbar an unterschiedliche Umgebungen, einschließlich Innen‑ und Außenbereich (auch bei direkter Sonneneinstrahlung) und geeignet für kleine bis mittelgroße Bauteile.

Software und Bedienbarkeit

• Smart Resolution: Passt die Scanauflösung vor dem Scan automatisch an Objektmerkmale und Umgebung an.
• Farbindikatoren: Zeigt gescannte und ungescannte Bereiche in Echtzeit in verschiedenen Farben an, um Blindstellen und fehlende Daten zu identifizieren.
• Echtzeit‑Multi‑Resolution: Ermöglicht Auflösungsanpassungen während des Scans zur Erfassung komplexer Geometrien und kritischer Details.
• Integrierte Workflows für 3D‑Scan + Texture‑Mapping zur Wiedergabe von Farben, Texturen und Geometrie für realistische digitale Archive und Ausstellungen.

Anwendungsbereiche

• Industrielle Messung und Qualitätskontrolle (kleine bis mittlere Teile, komplexe Krümmungen und Konturen, Turbinenblätter etc.).
• Konservierung des Kulturerbes (kontaktlose, beschädigungsfreie Scans, hochtreue Scans für Restaurierung und digitales Archiv).
• Künstlerisches Design, Forschung, Reverse Engineering und andere Digitalisierungsaufgaben.

Sicherheits- und Zertifizierungshinweise

• Der Modus zur Erhaltung des Kulturerbes ist laserzertifiziert Klasse I für kontaktloses, sicheres Scannen empfindlicher Artefakte.
• System‑ und Messleistung sind nach ISO 17025 akkreditiert (bewertet nach VDI/VDE 2634 Teil 3 und JJF 1951).

Technische Daten

• Typ: NimbleTrack-CR
• Scan‑Modi: Ultra‑schnelles Scannen (17 blaue Laser‑Kreuze); Hyper‑Feines Scannen (7 blaue parallele Laserlinien); Tiefloch‑Scannen (1 blaue Laserlinie)
• Genauigkeit (nur Scanner‑Modus): Bis zu 0,020 mm
• Genauigkeit (System): Bis zu 0,025 mm
• Tracking‑Distanz pro i‑Tracker: 3200 mm
• Volumetrische Genauigkeit (Tracking‑Distanz 3,2 m): 0,064 mm
• Volumetrische Genauigkeit (mit MSCAN Photogrammetrie‑System): 0,044 mm + 0,012 mm/m
• Bohrungspositionsgenauigkeit: 0,050 mm
• Laserklasse: Klasse II (augensicher)
• Auflösung bis zu: 0,010 mm
• Stand‑off‑Distanz: 250 mm
• Schärfentiefe: 300 mm
• Scan‑Fläche bis zu: 150 mm × 190 mm
• Scan‑Bildrate: 120 fps
• Messrate bis zu: 4.900.000 Messungen/s
• Abmessungen i‑Scanner: 238 mm × 203 mm × 230 mm
• Gewicht i‑Scanner: 1,3 kg (Nettogewicht); 1,4 kg (mit Akku und Wireless‑Modul)
• Abmessungen i‑Tracker: 570 mm × 87 mm × 94 mm
• Gewicht i‑Tracker: 2,2 kg (Nettogewicht); 2,6 kg (mit Akku und Wireless‑Modul)
• Größe Schutzkoffer: 1000 mm × 425 mm × 280 mm
• Ausgabeformate: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Betriebstemperaturbereich: -10°C – 40°C
• Betriebsfeuchte (nicht kondensierend): 10–90% RH
• Drahtloser Betriebsmodus: i‑Scanner, i‑Tracker, i‑Scanner + i‑Tracker, i‑Tracker + i‑Probe, Wireless Multi‑Tracker Tracking, Edge Inspection
• Drahtloser Standard: Wi‑Fi 6, 802.11a/b/g/n/ac
• Schnittstellenmodus: USB 3.0, Gigabit Ethernet
• Patente: CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• Hinweise: (1) ISO 17025 akkreditiert: Basierend auf VDI/VDE 2634 Teil 3 und JJF 1951 Spezifikation wird die Performance des Sondierfehlers (Größe) (PS) bewertet. (2) ISO 17025 akkreditiert: Basierend auf VDI/VDE 2634 Teil 3 und JJF 1951 Spezifikation wird die Performance des Kugelabstandsfehlers (SD) bewertet.
