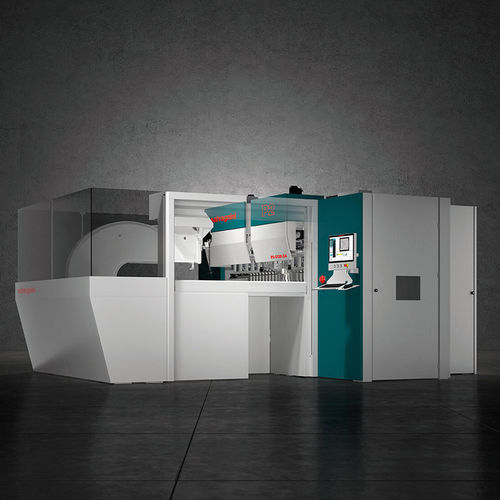

Hydraulischer Bieger P2 series

für Blechautomatischmit NC-Unterstützung

Überblick
Die P2 von Salvagnini vereint Produktivität (automatische Biege‑ und Handhabungszyklen) und Flexibilität durch universelle Werkzeuge, die sich im Zyklus an die Geometrie des Paneels anpassen. Entwickelt für Kit‑, Losgröße‑1‑ und gemischte Fertigungen, bietet sie automatische Handhabung, Werkzeuganpassung und sensorbasierte Echtzeitkompensation.

Hauptvorteile

• Automatische Biege‑ und Handhabungszyklen für hohe Stückzahlen
• Universelle Werkzeuge im Zyklus (obere/untere Biegewange, Gegenhalter, Niederhalter) ohne manuellen Werkzeugwechsel
• Geeignet für Einzelstück-, Kit‑ und Kleinserienfertigung
• Adaptives System MAC3.0 misst und kompensiert Material‑ und Umgebungsvariationen in Echtzeit
• Geringe Umweltbelastung: Direct Drive und geschlossener Langzeit‑Ölkreislauf
• Industrie‑4.0‑Konnektivität über LINKS, STREAM und OPS
• Modulare Optionen: P‑Werkzeug, CLA‑Werkzeuge, CUT, DPM‑Manipulator, P‑Robot‑Integration

Funktionsprinzip
Die vier universellen Werkzeuge verarbeiten eine breite Palette an Materialien und Blechstärken (typ. 0,4–3,2 mm) während des Zyklus ohne Stillstand. Das Blech wird einmal gegen gesteuerte mechanische Anschläge zentriert; interpolierte Bewegungen der Biegewangen führen die Biegungen an allen Kanten aus, reduzieren die Zykluszeit und integrieren Positionierungsfehler in den ersten Biegevorgang.

Adaptives System und Intelligenz

• MAC3.0: Sensorik, Biegeformel und Algorithmen erkennen Material‑/mechanische Abweichungen und passen Biegeparameter automatisch an
• Biegeformel: berechnet Kräfte und Bewegungen unter Berücksichtigung von Durchbiegung, Temperatur und Dicke für Präzision und Wiederholbarkeit
• LINKS / STREAM / OPS: Software‑Ökosystem für Konnektivität, Programmierung und Werksintegration

Vielseitigkeit und optionale Module

• Hilfswerkzeuge für spezielle Geometrien und automatisierte Be‑/Entlade‑Lösungen (Tür PIN2, Roboter PIN3)
• P‑Werkzeug für schmale Paneele, Rohrkanten, Radius‑ oder verdeckte Biegungen und Prägungen
• CLA‑Werkzeuge: modulare Hilfsbiegewangen für partielle und kurze Biegungen
• CUT‑Option: Kombination aus P‑Werkzeug und Hilfsbiegewange für sequenzielles automatisches Schneiden von Profilen
• DPM‑Manipulator: Sauggreifer zum Handling sehr schmaler Teile (Mindestbreite 105 mm; mit P‑Werkzeug Paneele bis 45 mm)
• P‑Robot: Roboterintegration für autonome Kit‑ und Einzelteilproduktion

Anwendungen – Beispiele

• Kühlschrank‑ und Haushaltsgeräte‑Türen
• Aufzugstüren und verzinkte Stahltüren
• Industrielle Blechteile für Automotive, Haushaltsgeräte, HVAC, Beschilderung und Lohnfertigung

Technische Daten

• Modell: P2
• Maximale Eingangslänge (mm): P2‑1620 1995; P2‑2120 2495; P2‑2226 2815; P2‑2520 2795; P2‑3020 3175
• Maximale Eingangsbreite (mm): P2‑1620 1414; P2‑2120 1600; P2‑2226 1600; P2‑2520 1600; P2‑3020 1600
• Maximale drehbare Diagonale (mm): P2‑1620 2000; P2‑2120 2500; P2‑2226 2820; P2‑2520 3200; P2‑3020 3200
• Maximale Biegekraft (kN): P2‑1620 240; P2‑2120 330; P2‑2226 590; P2‑2520 660; P2‑3020 660
• Maximale Klemmkraft (kN): P2‑1620 380; P2‑2120 530; P2‑2226 635; P2‑2520 1060; P2‑3020 1060
• Maximale Biegelänge (mm): P2‑1620 400–1000; P2‑2120 1000–1600; P2‑2226 2180; P2‑2520 2200; P2‑3020 2500 / 3048
• Maximale Biegehöhe (mm): P2‑1620 203; P2‑2120 203; P2‑2226 260; P2‑2520 203; P2‑3020 203
• Materialstärkenbereich: min. 0,4 mm; max. abhängig von Material und Winkel (z. B. Stahl UTS 410 N/mm² bis 3,2 mm bei ±90°; Edelstahl bis 2,5 mm bei ±90°; Aluminium bis 4,0 mm) — siehe technische Tabelle
• Durchschnittliche Leistungsaufnahme (kW): 3,0–5,0 je nach Modell
• Geräuschpegel (dB): typ. 68–69 dB (Maschinenrichtlinie 2006/42/EC)
