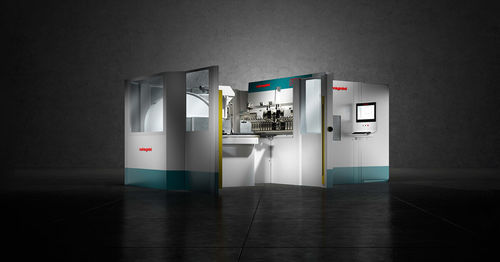

Bieger für Blech PX

automatischmit numerischer UnterstützungForm

Überblick
Die PX ist eine kompakte automatische Paneelbiegemaschine, ausgelegt für flexible Fertigung von Einzelteilen, Kits und Kleinserien. Sie kombiniert universelle Werkzeuge im Zyklus, automatische Handlingzyklen, adaptive Steuerung und Industry‑4.0‑Konnektivität, um Wiederholgenauigkeit bei variierenden Materialien und Mischproduktion zu sichern.

Hauptmerkmale

• Universelle Biegewerkzeuge: obere/untere Biegewange, Gegenhalter und Niederhalter passen sich automatisch im Zyklus an eine breite Palette von Dicken und Werkstoffen an, ohne manuellen Werkzeugwechsel.
• Automatische Biege- und Handlingzyklen ermöglichen hohe Produktivität (fortgeschrittene Zyklen erreichen durchschnittlich bis zu 17 Biegungen/Min.).
• Adaptives Regelungssystem (bending formula, MAC3.0): Sensorik und Algorithmen erkennen Materialschwankungen (Durchbiegung, Temperatur, Dicke) und passen Parameter an, um Ausschuss und Nacharbeit zu verringern.
• Sicherheit: CE‑Kennzeichnung; Be-/Entladevorgänge durch Lichtschranken überwacht.
• Roboterintegration: CI‑Schnittstelle für Lade-/Entladeroboter (Roboter links) und abnehmbares Seitenblech für Roboterinstallation; P‑Robot Option für autonome Kit-/Los-/Einzelteilfertigung.
• Konnektivität & Software: FACE HMI für intuitive Bedienung; LINKS, STREAM und OPS für IoT, Programmierung und Produktionsmanagement / ERP‑Anbindung.

Wie funktioniert das? (Zusammenfassung)
Vier universelle Werkzeuge (obere/untere Biegewange, Gegenhalter, Niederhalter) arbeiten im Zyklus und verarbeiten zerspanbare Materialien (typischer Bereich 0,5–2,5 mm) ohne Maschinenstillstand für Werkzeugwechsel. Das Blech wird einmal gegen gesteuerte mechanische Anschläge ausgerichtet; das Biegen erfolgt durch gesteuerte interpolierte Bewegungen und die Biegeformel legt Kraft und Bewegung in Echtzeit fest, um Präzision und Wiederholbarkeit zu gewährleisten.

Anwendungen / Beispiele

• Biegen von Kühlschranktüren aus Edelstahl und dünnwandigen Schubladen.
• Herstellung von Einzelteilen, Kit‑Baugruppen und Los‑1‑Produktionen ohne manuelles Umrüsten dank automatischer Niederhalteranpassung.

Technische Daten (Tabelle)
Modell: PX
Maximale Eingangslänge (mm): 2495
Maximale Eingangsbreite (mm): 1600
Maximale drehbare Diagonale (mm): 2500
Maximale Biegelänge (mm): 2180
Maximale Biegehöhe (mm): 203
Maximale Biegekraft (kN): 330
Maximale Klemmkraft (kN): 530
Minimale Blechstärke (mm): 0.4
Maximale Blechstärke & Biegewinkel Stahl, UTS 410 N/mm² (mm): 3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
Maximale Blechstärke & Biegewinkel Edelstahl, UTS 660 N/mm² (mm): 2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
Maximale Blechstärke & Biegewinkel Aluminium, UTS 265 N/mm² (mm): 4.0 (±120°) / 3.5 (±130°)
Durchschnittliche Leistungsaufnahme (kW): 5
Lärmpegel (Maschinenrichtlinie 2006/42/EC) (dB): 70

Charakteristiken / Technische Spezifikationen

• Modell: PX
• Universelle Werkzeuge: obere/untere Biegewange, Gegenhalter, Niederhalter (automatische Anpassung im Zyklus)
• Max. Eingangslänge: 2495 mm; max. Eingangsbreite: 1600 mm; max. drehbare Diagonale: 2500 mm
• Max. Biegelänge: 2180 mm; max. Biegehöhe: 203 mm
• Max. Biegekraft: 330 kN; max. Klemmkraft: 530 kN
• Verarbeitbare Dicken: ab 0,4 mm; maximale Werte abhängig von Material und Winkel (siehe Tabelle)
• Durchschnittliche Leistungsaufnahme: 5 kW; Lärmpegel: 70 dB
• Normen & Sicherheit: CE‑Kennzeichnung; Lichtschranken für Be-/Entladung
• Software & Konnektivität: FACE HMI; LINKS, STREAM, OPS; adaptives System MAC3.0
• Optionen: CI‑Schnittstelle für Roboterintegration; P‑Robot Konfiguration
