Schnellwechselsystem Versilon®

Produktübersicht

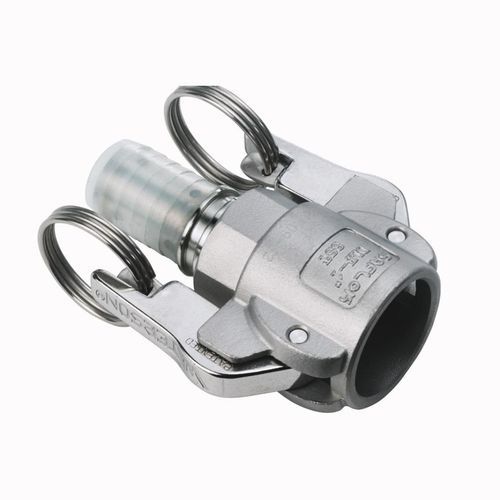

Der Versilon® Weiblicher Cam-&-Groove-Anschluss, Typ 16T von Saint-Gobain ist ein D‑Typ weiblicher Camlock in einer drehbaren (Full‑Swivel) Ausführung, Chemfluor® PFA‑ummantelt. Die Kupplungs‑Hälfte ermöglicht volle Drehung zur Positionierung und Hebelwirkung zum Abdichten der Cam‑Arme und verfügt über eine positive Schlauchverriegelung durch eine Dog‑Lock‑Nut zur Vermeidung von Abreißungen.

Materialien

• Chemfluor® PFA‑Ummantelung auf Edelstahlbasis
• Kupplung: gegossener 316 Edelstahl; Einsatz: Chemfluor® PFA‑ummantelt auf Edelstahlbasis
• Dichtungsring: Chemfluor® PFA‑ummantelt
• Optionale Dichtung über Silikon mit Chemfluor® PFA

Technische Daten

• Chemfluor® PFA‑ummantelte Ausführungen fördern eine Vielzahl korrosiver Medien ohne freiliegende Elastomere
• Die ummantelte Dichtung bietet eine widerstandsfähige Abdichtung ohne exponierte Elastomere
• Vollständiges Programm an Chemfluor® fluorpolymer‑ummantelten Adaptern verfügbar
• Empfohlene Betriebsbedingungen:

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" und 3" — 150 MAWP (psi)
  • 212°F mit Buna N Dichtungen
  • 400°F mit Chemfluor® PFA‑ummantelten Dichtungen
• Druckangaben gelten nur für Armaturen; bei der Ermittlung des maximal zulässigen Betriebsdrucks der Schlauchleitung ist die Rohrdruckangabe bei Temperatur zu berücksichtigen und der niedrigere Wert zu verwenden
• Verriegelungsvariante verfügbar: TKS durch TLKS ersetzen

Innendurchmesser in (mm)
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

Vorschriften / Konformität

• MIL-C-27487

Eigenschaften / Technische Spezifikationen

• Marke: Versilon®
• Produktart: Weiblicher Cam-&-Groove‑Anschluss, drehbare Ausführung, Chemfluor® PFA‑ummantelt
• Material Kupplung: Gegossener 316 Edelstahl mit Chemfluor® PFA‑ummanteltem Einsatz
• Dichtung: Chemfluor® PFA‑ummantelt (widerstandsfähige Dichtung, keine exponierten Elastomere)
• Positive Schlauchverriegelung integriert (Dog‑Lock‑Nut) zur Verhinderung von Abreißungen
• Voll rotierendes Design an der Kupplungshälfte für Positionierung und Hebelwirkung beim Abdichten der Cam‑Arme
• Empfohlenes MAWP: 250 psi für Größen 3/4"–2"; 150 psi für 2-1/2" und 3" (nur Armaturenangaben)
• Temperaturgrenzen: bis zu 212°F mit Buna N Dichtungen; bis zu 400°F mit Chemfluor® PFA‑ummantelten Dichtungen
• Verriegelungsoption verfügbar: TKS durch TLKS ersetzen
• Innendurchmesser‑Optionen (in / mm): 0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
