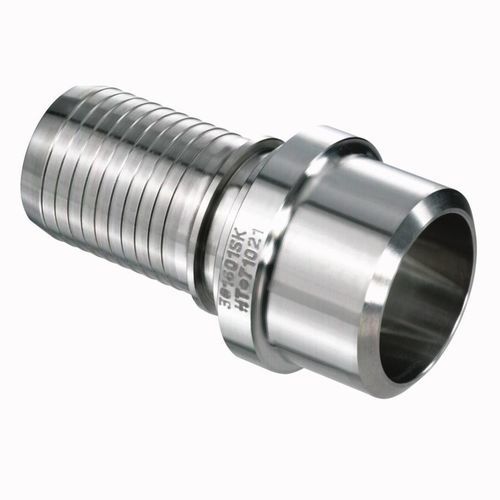

Hydraulikanschluss Versilon® Butt Weld

zum StumpfschweißenEdelstahlrostfrei

Produktübersicht
Der Versilon® Butt Weld, Pipe Size, Style 01 bietet eine Stumpfschweißverbindung für Baugruppen, die nicht standardisierte Schnittstellen oder dauerhafte geschweißte Verbindungen benötigen. Standardmäßig in Schedule 40 verfügbar, mit Schedule 10 und Schedule 80 als Alternativen, und ermöglicht dadurch flexible Fertigungsoptionen für Schlauch- und Rohrsysteme.

Materialien

• Edelstahl 316

Technische Daten

• Alternative Materialien oder andere Anschlussarten können an das Butt-weld-Rohr geschweißt werden, bevor PermaSeal an fertigen Schlauchbaugruppen angebracht wird
• Für das Verschweißen an bestehenden Systemen geeignet, wenn geeignete "Wärmeableitungs"-Methoden angewendet werden, um eine Beschädigung der Schlauchinnenlage zu verhindern

Spezifikationen — Außendurchmesser (in (mm))
0.84 (21.34)
1.05 (26.67)
1.31 (33.27)
1.66 (42.16)
1.9 (48.26)
2.38 (60.45)
2.88 (73.15)
3.5 (88.9)
4.5 (114.3)

Eigenschaften / Technische Spezifikationen

• Modellfamilie: Versilon® Butt Weld
• Verfügbare Schedules: Schedule 40 (Standard), Schedule 10 (Alternative), Schedule 80 (Alternative)
• Konstruktionsmaterial: Edelstahl 316
• Schweißen: kompatibel mit alternativen Materialien oder Anschlussarten, die an das Butt-weld-Rohr geschweißt werden, bevor PermaSeal montiert wird
• Installationshinweis: Kann an bestehende Systeme geschweißt werden, wenn geeignete Wärmeableitungs-Methoden angewendet werden, um die Schlauchinnenlage zu schützen
• Außendurchmesser-Optionen (Zoll (mm)): 0.84 (21.34); 1.05 (26.67); 1.31 (33.27); 1.66 (42.16); 1.9 (48.26); 2.38 (60.45); 2.88 (73.15); 3.5 (88.9); 4.5 (114.3)
