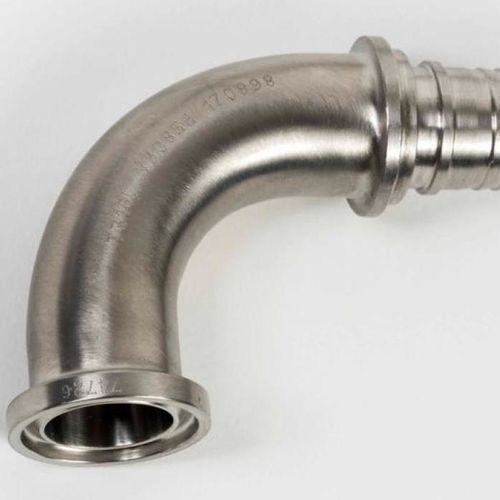

Edelstahl-Rohrbogen Versilon®

90°sanitär

Übersicht
Die 90°-Winkelverschraubung Versilon® Bauart 10L und 11L bietet hygienische 90°-Winkel in Mini- und hygienischer Clamp-Ausführung mit Anschlüssen, die auf Schlauchstutzenmaße abgestimmt sind.

Materialien

• 316L rostfreier Stahl

Oberflächenfinish

• Durchschnittlich 15 Ra oder besser

Technische Daten

• Reduziert Belastung der Schläuche durch Eliminierung einer 90º-Schlauchführung
• Beseitigt Toträume, reduziert Anschlussstellen und potenzielle Bakterienbereiche
• Kleinerer eingebauter Platzbedarf

Temperatur-/Druckangaben
Druck- und Temperaturwerte hängen von den Druckkennwerten der Schellen und den Temperaturgrenzen des Dichtungsmaterials ab.

Schellen

• Standardausführung: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Schwerlastausführung: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Hochdruck-Bolzenausführung: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

Dichtungen

• Über 250ºF (121ºC) werden PTFE-, Viton®- oder Silikon-Dichtungen empfohlen

Spezifikationen (Tabelle)
Innendurchmesser in (mm) | Außendurchmesser in (mm) | Wandstärke in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

Merkmale / Technische Spezifikationen

• Produkt: Versilon® 90°-Winkelverschraubung (hygienischer Winkel, Mini- und Clamp-Ausführungen)
• Material: 316L rostfreier Stahl
• Oberflächenfinish: Durchschnittlich 15 Ra oder besser
• Funktion: Reduziert Schlauchbelastung, minimiert Toträume und Anschlussstellen
• Schellenkennwerte: Standard (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), Schwerlast (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), Hochdruck-Bolzen (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• Dichtungsempfehlung: PTFE, Viton® oder Silikon über 250ºF (121ºC)
• Verfügbare Rohr-/Anschlussgrößen (ID/OD/Wand): siehe Werte in obiger Tabelle
