Mechanischer Koppler Versilon®

für Rohreinnen

Übersicht

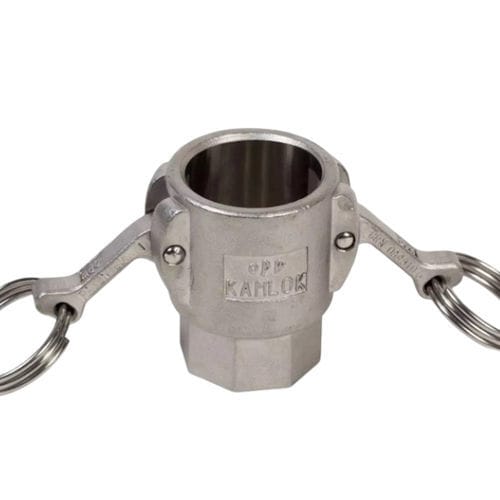

Die Cam-&-Groove-Kupplung (weiblich) Versilon® Style 16 von Saint-Gobain ist eine Kupplungshälfte vom Typ "D" mit vollschwenkbarem Kuppler. Das Design bietet eine positive Schlauchverriegelung mit dog-lock-Rille zur Verhinderung des Abziehens; der vollschwenkbare Kuppler erleichtert das Positionieren und die Hebelwirkung beim Abdichten der Cam-Arme. Bearbeitete Innenflächen reduzieren Einschlüsse, und der größere Innendurchmesser unterstützt Reinheitsanforderungen sowie verbesserte Durchflussraten.

Materialien

• 316 Edelstahl
• Kuppler: gegossener 316 Edelstahl; Einlage: bearbeiteter 316L Edelstahl
• Standarddichtungsmaterial: Buna N Gummi

Technische Daten

• Empfohlene Betriebsbedingungen:
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" und 3" — 150 MAWP (psi)
• Maximale Temperatur: 212°F mit Buna N Dichtungen
• Maximale Temperatur: 400°F mit Chemfluor® PFA verkapselten Dichtungen
• Druckwerte gelten nur für Armaturen; zur Ermittlung der maximalen MAWP der Schlauchbaugruppe die Druckangaben des Schlauchs bei Temperatur berücksichtigen und den niedrigeren Wert verwenden
• Sicherungsvariante erhältlich; SKS im Artikelcode durch SLKS ersetzen

Innendurchmesser (Zoll und mm)
Innendurchmesser in (mm)
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

Eigenschaften / Technische Spezifikationen

• Produkttyp: Cam-&-Groove-Kupplung (weiblich), vollschwenkbarer Kuppler (Typ "D")
• Positive Schlauchverriegelung mit dog-lock-Rille zur Verhinderung des Abziehens
• Bearbeitete Innenflächen zur Minimierung von Einschlüssen
• Reinheitsgerechte Konstruktion mit größeren Innendurchmessern zur Verbesserung des Durchflusses
• Materialien: 316 / 316L Edelstahl; Standarddichtung Buna N (Option: Chemfluor® PFA verkapselte Dichtung für höhere Temperaturen)
• MAWP: 250 psi für Größen 1/2"–2"; 150 psi für 2-1/2" und 3" (nur Armaturen)
• Maximale Temperaturen: 212°F (Buna N), 400°F (Chemfluor® PFA verkapselte Dichtungen)
• Sicherungsvariante verfügbar: SKS im Teilnummerncode durch SLKS ersetzen
