Mechanischer Koppler Versilon®

für Rohrefür die chemische Industrieinnen

Produktübersicht

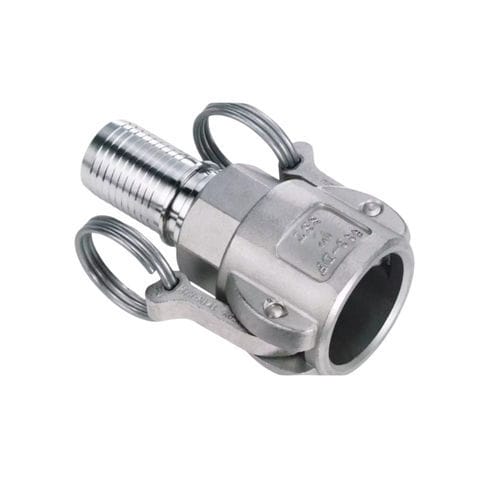

Die Versilon® Cam & Groove Kupplung (weiblich), Style 16FT von Saint‑Gobain ist eine Cam & Groove Kupplung Typ D mit drehbarem Design zur schnellen Verbindung und Trennung. Der Schlauchinnenkern aus Chemfluor® Fluorpolymer erstreckt sich durch den Stützstift der Kupplung und spreizt sich hinter der Dichtung aus, sodass keine freiliegende Verbindung zwischen Schlauch und Armatur entsteht.

Materialien

• 316L Edelstahl
• Kupplungskörper: gegossener 316 Edelstahl; Einsatz: bearbeiteter 316L Edelstahl
• Dichtungen standardmäßig: Silikonkern mit PFA‑Einkapselung Chemfluor® (Standard bei 16FT‑Ausführungen)
• Flare‑Thru Chemfluor® Fluorpolymer Auskleidung

Technische Daten

• Temperaturfestigkeit ausgelegt, die maximale Temperatur des Schlauchs zu übertreffen
• Das Fördermedium berührt nur die Chemfluor® PFA‑einkapselte Dichtung und die Fluorpolymer‑Auskleidung
• Glatte Innenfläche aus Chemfluor® zur Verringerung von Partikelrückhalt
• Flare‑Thru Design fördert die Selbstentleerung der gesamten Schläuchebaugruppe
• Keine Verbindung zwischen Schlauch und Armatur, um Materialansammlungen zu vermeiden

Spezifikationen
Innendurchmesser (in / mm):
0.75 (19.05)
1 (25.4)
1.25 (31.75)
1.5 (38.1)
2 (50.8)
3 (76.2)

Konformität und zusätzliche Informationen

• Typische Anwendungen: hygienische/chemische Förderung, bei der Volldurchgang und Reinigbarkeit erforderlich sind
• Design: weibliche Cam & Groove Kupplung Typ D, drehbar für schnelles Verbinden/Trennen
• Norm/Regelung: MIL‑C‑27487
