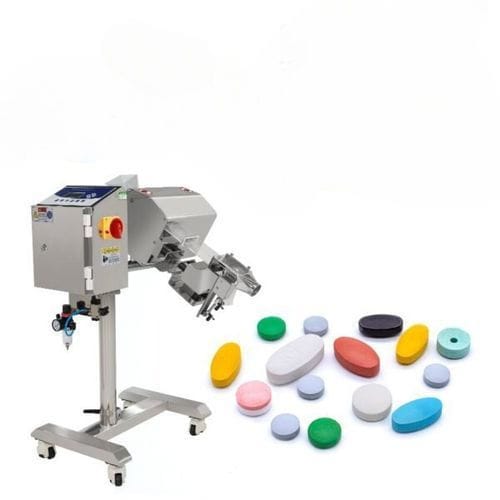

Tunnel-Metalldetektor RD-MD-50Pro

für Tablettenfür VerpackungsmaschinenSaugdrossel

Übersicht Der Metall-Detektor für Tabletten und Kapseln gewährleistet Qualitätskontrolle in der pharmazeutischen und nutraceutical-Produktion. Für Präzision und Zuverlässigkeit ausgelegt, verwendet die Maschine ein ausgeglichenes elektromagnetisches Spulensystem zur Erkennung selbst kleinster ferromagnetischer, nicht-ferromagnetischer und rostfreier Stahl-Verunreinigungen in Tabletten, Kapseln und Softgels. Die hohe Empfindlichkeit stellt die Einhaltung strenger internationaler Sicherheitsstandards wie FDA und HACCP sicher. Ideal für Pharmahersteller, Supplement-Produzenten und Verpackungslinien von Gesundheitsprodukten; hilft Produkt-Rückrufe zu minimieren, Markenschutz zu gewährleisten und die Verbrauchersicherheit zu sichern. Benutzerfreundliche Steuerung, einfache Integration in bestehende Linien und robuste Bauweise.

Spezifikation (Zusammenfassung)

• Ausgangskapazität bis zu 500.000 Stk./h
• Allgemeiner Empfindlichkeitsreferenzwert: 0,2 mm (höchste Empfindlichkeit für ferromagnetische Erkennung)
• Lieferzeit: 15 Tage
• Garantie: 3 Jahre

Funktionsweise Der Detektor verwendet ein ausgeglichenes elektromagnetisches (Sender-Empfänger-Spule) System, um ein fokussiertes Magnetfeld über dem Produktdurchgang zu erzeugen. Wenn ein metallischer Verunreiniger (ferromagnetisch, nicht-ferromagnetisch oder rostfreier Stahl) die Apertur durchläuft, stört er das Magnetfeld und erzeugt ein detektierbares Signal. Die Signalverarbeitung des Systems unterscheidet echte Metallsignale von Hintergrundrauschen und dem Produkteffekt und löst bei Erkennung einer Verunreinigung die automatische Ausschleusung aus.

Faktoren, die die Erkennungsgenauigkeit beeinflussen

• Maschinenkonfiguration
  • Öffnungsgröße und -geometrie — kleinere Öffnungen erhöhen die Empfindlichkeit für kleine Teile, müssen jedoch zur Produktgröße passen
  • Qualität und Design der Suchspule — präzise Wicklung und hochwertige Materialien verbessern Stabilität und Signalstärke
  • Signalverarbeitungssoftware — moderne Algorithmen, Mehrfrequenz- oder Phasenverschiebungstechnologien und Produktsignaldämpfung (automatisches Lernen) sind wichtig, um Produkteffekt von echten Verunreinigungen zu unterscheiden
• Äußere Umgebungsfaktoren
  • Vibrationen benachbarter Anlagen können Fehlalarme verursachen
  • Umgebungsbedingte elektromagnetische Störungen (EMI) durch Antriebe, Motoren oder andere Quellen können die Stabilität verringern; Abschirmung hilft, dies zu mindern
  • Temperaturschwankungen und Luftzüge können Bauteildrift verursachen, die die Empfindlichkeit beeinflusst
• Produkteigenschaften
  • Produkteffekt (feuchte, salzhaltige oder leitfähige Produkte) kann kleine Metallsignale überdecken; fortschrittliche Mehrfrequenzdetektoren helfen, dies zu kompensieren

Hauptmerkmale

• Erkennt ferromagnetische, nicht-ferromagnetische und rostfreie Metallverunreinigungen mit hoher Empfindlichkeit (z. B. Fe 0,2 mm Referenz)
• Intuitives Bedienfeld mit einfachen Menüs für schnelle Einrichtung und geringen Schulungsaufwand
• Robuste Konstruktion mit hochwertigen Materialien und üblicher Industrie/IP-Schutzklasse
• Einfache Integration in bestehende Produktionslinien und automatisches Ausschleusungssystem für kontinuierlichen Betrieb

Hauptbauteile

• Detektionskopf (Suchspule / Apertur)
• Steuer- und Signalverarbeitungseinheit (Bedienerschnittstelle)
• Förderdurchgang / Produktführung (effektive Durchgangsöffnung)
• Automatischer Ausschleusemechanismus (pneumatisch oder gleichwertig)

Merkmale / technische Spezifikationen

• Modell: RD-MD-50Pro
• Anwendung: Tabletten, Kapseln
• Ausgangskapazität: 500.000 Stk./h
• Detektionsempfindlichkeit: Fe: 0,2 mm; Non-Fe: 0,3 mm; SUS: 0,4 mm
• Effektive Durchgangsgröße: B: 70 mm × H: 20 mm
• Abmessungen (L×B×H): 1,115 × 550 × (1,280–1,440) mm
• Lieferung: 15 Tage
• Garantie: 3 Jahre
