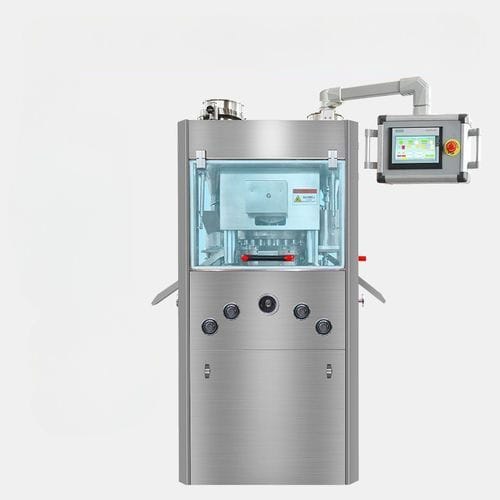

Drehbare Tablettenpresse ZP-15E

zweischichtig

Überblick
Die ZP-Serie (Modelle ZP-15E und ZP-19E) ist eine Zwei-Schicht-Tablettenpresse zur Herstellung von mehrschichtigen Tabletten in der pharmazeutischen, nutraceutical- und chemischen Industrie. Sie ermöglicht die kontrollierte Schichtung unterschiedlicher Formulierungen in einer Tablette für kombinierte Freisetzung, Trennung inkompatibler Inhaltsstoffe oder gestufte Auflösung.

Anwendungen

• Pharmazeutische Tabletten mit mehreren Wirkstoffen oder getrennten Schichten
• Vitaminsupplemente, die Vitamine, Mineralien und weitere Wirkstoffe in einer Tablette kombinieren
• Spezialchemische Tabletten, die geschichtete Strukturen benötigen, um Komponenten bis zur Verwendung zu trennen
• Haushaltstabletten mit Mehrfachfunktion (z. B. geschichtete Geschirrspül- oder Reinigungstabletten mit gestufter Freisetzung)

Funktionsprinzip

• Zuführung: Granulate oder Pulver werden in separate Trichter pro Schicht zugeführt.
• Kompression: Ein rotierender Turm mit Stempeln und Matrizen komprimiert jede Schicht nacheinander zur Bildung einer mehrschichtigen Tablette.
• Ausschub: Die fertigen Tabletten werden beim Drehen des Turms aus den Matrizen ausgestoßen.
• Sammeln: Die Tabletten werden zur Inspektion, Entstaubung und nachfolgenden Verpackung gesammelt.

Spezifikation (kurz)
Bis zu 45.600 Stk./h
Max. Tabletten-Ø: 50 mm

Tabelle - Modellvergleich

• ZP-15E — Max. Druck: 120 kN; Max. Tabletten-Ø: 50 mm; Max. Dicke: 25 mm; Max. Kapazität: 18.000 Stk./h
• ZP-19E — Max. Druck: 100 kN; Max. Tabletten-Ø: 40 mm; Max. Dicke: 15 mm; Max. Kapazität: 45.600 Stk./h

Hauptmerkmale
Die ZP-Serie ist als doppelrotierende (two-layer) Tablettenpresse mit dedizierten Arbeitsbereichen für präzise Zuführung, schichtweise Kompression und kontinuierlichen Hochdurchsatz ausgelegt. Das Design gewährleistet reproduzierbare Schichtausrichtung und einfachen Formatwechsel.

Hauptteile (Beschriftungen)

• Forciereinheit (Force feeder)
• Auslauf / Entladung
• Drehscheibe (Turret)
• Tabletten-Probenentnahmestelle

Eigenschaften / technische Spezifikationen

• Serie / Modelle: ZP-15E, ZP-19E (ZP-Serie)
• Max. Druck: ZP-15E 120 kN; ZP-19E 100 kN
• Max. Tabletten-Ø: ZP-15E 50 mm; ZP-19E 40 mm
• Max. Tablettendicke: ZP-15E 25 mm; ZP-19E 15 mm
• Max. Produktionskapazität: ZP-15E 18.000 Stk./h; ZP-19E 45.600 Stk./h
• Typische Branchen: pharmazeutisch, nutraceutical, chemisch, Haushalts-Tablettenproduktion
• Arbeitsabschnitte: Zuführung, Kompression, Ausschub, Sammlung
