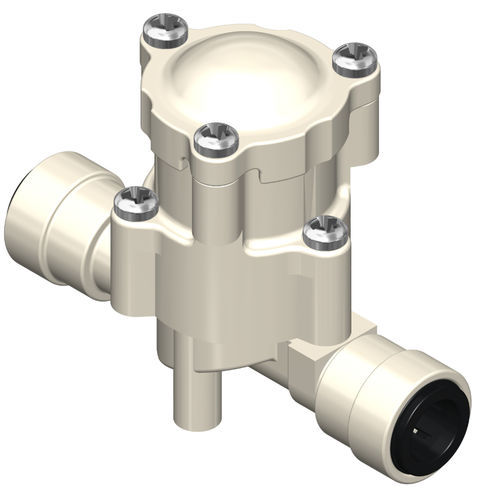

Druckregler für Wasser R

MembranEPDMSilikon

Produktübersicht

• Druckbegrenzer R Series: Gerät mit festem Ausgangsdruck zur Steuerung von Wasser und Flüssigkeiten. Erhältlich in mehreren festen Ausgangsdruckwerten und kompatibel mit R Series Installationen (R Single, R Mini, R Componible, R Modular, R Universal).

Installation

• Einbaulage beliebig; optionale Kunststoff- oder Metallbefestigungshalterung oder Befestigungsschrauben zur Fixierung.

Anwendungsbereiche

• Haushaltsgeräte
• Industrieöfen
• Wasserspender
• Wasser- und Sanitärinstallationen
• Hydromassage-Duschen und -Wannen
• Bewässerungssysteme

Physikalische Spezifikationen

• Gehäuse: PA 66 - 30 % Glasfaser (GF)
• Deckel: PA 66 - 30 % GF
• Dichtung: Silikon
• Membran: EPDM verstärkt
• Kern: Acetalharz
• Bohrungsgrößen: ND 10 mm; ND 11 mm

Betriebsspezifikationen

• Maximaler Eingangsdruck: 10 bar
• Umgebungstemperatur: bis 60 °C
• Fluidtemperatur (typisch): 25 °C
• Flussrichtung: unidirektional
• Verfügbare feste Ausgangsdrücke: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Sekundäre Bohrung: ND 5 mm

Hydraulische Anschlüsse

• Außengewinde: 1/4"; 3/8"; 1/2"; 3/4"
• Innengewinde: 1/8"; 1/4"; 3/8"; 1/2"
• Schlauchstutzen: 10 mm; 13 mm
• Schnellkupplungen: 1/4"; 3/8"; 6 mm; 8 mm; 10 mm; 15 mm

MOQ

• 90° Version: 120 pcs
• 180° Version: 160 pcs

Modelle (Übersicht)
0,4 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 0,4 bar | Datenblatt und Druckdiagramm verfügbar
0,5 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 0,5 bar | Datenblatt und Druckdiagramm verfügbar
1,2 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 1,2 bar | Datenblatt und Druckdiagramm verfügbar
1,5 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 1,5 bar | Datenblatt und Druckdiagramm verfügbar
2,0 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 2,0 bar | Datenblatt und Druckdiagramm verfügbar
3,0 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 3,0 bar | Datenblatt und Druckdiagramm verfügbar
4,0 bar | R Series Installationen: R Single / R Mini / R Componible / R Modular / R Universal | Eingangsdruck: Max 10 bar; Ausgangsdruck: 4,0 bar | Datenblatt und Druckdiagramm verfügbar

Zusätzliche Informationen

• Technische Zeichnungen und Maßansichten verfügbar für R Single- und Dual-Varianten; PDF-Datenblatt und Druckdiagramme in den Produktdokumenten.

Merkmale / technische Spezifikationen

• Serie: R Series
• Gehäuse- und Deckelmaterial: PA 66 - 30 % GF
• Dichtung: Silikon; Membran: EPDM verstärkt
• Kern: Acetalharz
• Verfügbare feste Ausgangsdrücke: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Max. Eingangsdruck: 10 bar
• Betriebstemperaturen: Umgebung bis 60 °C; Fluid typ. 25 °C
• Flussrichtung: unidirektional
• Hydraulische Anschlüsse: mehrere Größen von Innen-/Außengewinden, Schlauchanschlüsse und Schnellkupplungen
• MOQ: 120 pcs (90°); 160 pcs (180°)
