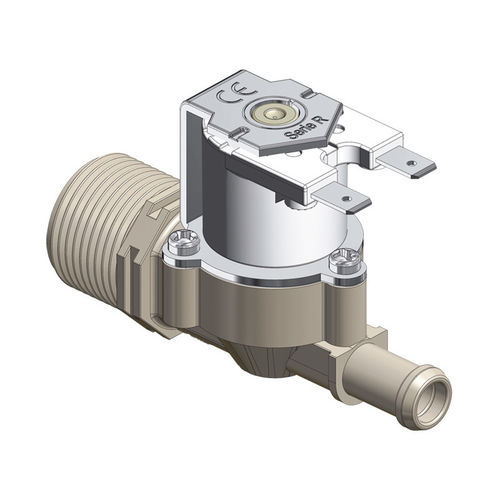

Servogesteuertes Magnetventil R series

2-WegeNONC

Produktübersicht Serie R Single: 2/2-Magnetventil, dn 10mm, vorgesteuert, NC (normally closed), 1 Ausgang. Geeignet für den Einsatz mit Trinkwasser. Auch mit Direktantrieb und in den Ausführungen NO (stromlos offen) und bistabil erhältlich. Es kann als Eingangsmagnetventil für die Wasserbefüllung verwendet werden. Einbau In beliebiger Lage - Optional: Montagebügel aus Kunststoff oder Metall Anwendungen

• Alle automatischen Wassersteuerungsanwendungen.
• Wassereinlassventil: Kaffee & Tee, Lebensmittelgeräte, Eismaschinen, Haushaltsgeräte, Whirlpools, Wasserspender, Marineanwendungen, etc.

Physikalische Spezifikationen

• Ventilkörper: PA 66 - 30% GF
• Membran: NBR; LSR
• Kern: Rostfreier Stahl
• Spulen: Klasse F (155°)
• Montage: Selbstschneidende Schrauben

Arbeitsspezifikationen

• Betriebsdruck: 0,2 - 10 bar
• Raumtemperatur: Tu 60 °C
• Flüssigkeitstemperatur: Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 min ON - 5 min OFF)
• Blende: DN 8mm; DN 10mm
• Steuerung: Normalerweise geschlossen (NC); Normalerweise offen (NO); Verriegelung (LC)
• Flüssigkeitsrichtung: Unidirektional
• KV 90°: 21,55 L/min
• KV 180°: 16,96 L/min

Elektrische Anschlüsse

• Faston 6,3 x 0,8 mm
• Unipolare Drähte max 5000
• Bipolare Drähte max 5000

Hydraulische Anschlüsse EIN: Außengewinde 3/4"; Außengewinde 3/4" GHT; Außengewinde 1/2"; Schnellkupplung 1/4"; Schnellkupplung 6mm; Schnellkupplung 8mm; Schnellkupplung 10mm AUS: Außengewinde 3/4"; Außengewinde 3/4" GHT; Außengewinde 1/2"; Schnellkupplung 1/4"; Schnellkupplung 6mm; Schnellkupplung 8mm; Schnellkupplung 10mm MOQ

• Einzelne 90°: 120 Stück
• Einzelne 180°: 160 Stück

90° Datenblätter (Tabelle) Modell | IN | OUT | Filter | Regler IN | Rückschlag IN | Drossel OUT | Rückschlag OUT | Halterung | Gewinde IN 3/4" GHT R181 | 3/4" M | Schlauchende 6,5 mm | ✓ | ✓ | ✓ | | | ✓ | R151 | 3/4" M | Schlauchende 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | | ✓ R152 | 3/4" M | Schlauchende 13 mm (DN 8 mm) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R155 | 3/4" M | Schlauchende 13 mm (DN 10 mm) | ✓ | ✓ | ✓ | | ✓ | | ✓ | R190 | 3/4" M | 3/8 "M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | | ✓ | R161 | 3/4" M | Zapfen 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | | R183 | 3/4" M | Schnellanschluss JG 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R189 | 3/4" M | Schnellanschluss JG 8 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R180 | 3/4" M | Schnellanschluss JG 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | | R185 | 3/4" M | Schnellanschluss JG 12 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | | 180° Datenblätter (Tabelle) Modell | IN | OUT | Filter | Regler IN | Rückschlagventil IN | Drossel OUT | Rückschlagventil OUT | Halterung | Gewinde IN 3/4" GHT R153 | 3/4" M | Schlauchende 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R153 GHT | 3/4" M GHT | Schlauchende 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R154 | 3/4" M | Schlauchende 13 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ ✓ R156 | 3/4" M | 1/4" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R157 | 3/4" M | 3/4" M | ✓ | ✓ | ✓ | | ✓ | | ✓ | ✓ R158 | 3/4" M | Spitzende 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R162 | 3/4" M | Schnellanschluss 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R173 | 3/4" M GHT | Schnellanschluss 1/4" | ✓ | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ ✓ R163 | 3/4" M | Schnellanschluss 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R159 | 3/4" M | Schnellanschluss 8 mm | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ ✓ R160 | 3/4" M | Schnellanschluss 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R164 | 3/4" M | Schnellanschluss 12 mm | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ ✓ Zusätzliche Modelle Datenblätter (Tabelle) Modell | IN | OUT | Filter | Regler IN | Check IN | Drossel OUT | Check OUT | Halterung | Gewinde IN 3/4" GHT | Hinweis 90° R191 | 1/2" M | 1/2" M | | | | ✓ | ✓ | ✓ ✓ | 180° R179 | 3/8" M | Ø 6mm Stutzen | ✓ | | ✓ | | | ✓ | | | Doppelrückschlagventil INLET 180° R193 | Schnellanschluss 6 mm | 3/8" M | | | ✓ | ✓ | ✓ | | | | | 180° R165 | Schnellanschluss 8 mm | Schnellanschluss 10 mm | | ✓ | ✓ | ✓ | | | | 180° R178 | Schnellanschluss 10 mm | Schnellanschluss 6 mm | | | ✓ | ✓ | ✓ | | | | 180° R174 | Schnellanschluss 10 mm | Schnellanschluss 8mm | | | ✓ | ✓ | ✓ | | | | Caractéristiques / spécifications techniques

• Typ: 2/2-Magnetventil, servogesteuert
• Nom commercial / modèle: R Series Single
• Durchlass / DN: DN 8 mm; DN 10 mm
• Werkstoffe: Gehäuse PA66-30%GF, Membrane NBR/LSR, Kern Edelstahl
• Spulenklasse: F (155 °C)
• Arbeitsdruckbereich: 0.2 - 10 bar
• Fluidtemperaturbereich: bis 60 °C kontinuierlich; intermittierend bis 90 °C (3 min ON - 5 min OFF)
• Elektrische Anschlussmöglichkeiten: Faston 6,3x0,8 mm, unipolare/bipolare Drähte
• Hydraulische Anschlussmöglichkeiten: mehrere Gewinde und Schnellkupplungen (3/4", 1/2", 1/4", 6/8/10/13mm Schnellkupplungen, GHT-Varianten)
• Steuerungsmöglichkeiten: NC (Normalerweise geschlossen), NO (Normalerweise offen), Latching (LC)
• Durchflusskoeffizienten: KV 90° = 21,55 L/min; KV 180° = 16,96 L/min
• MOQ: 90° Version 120 Stück; 180° Version 160 Stück
