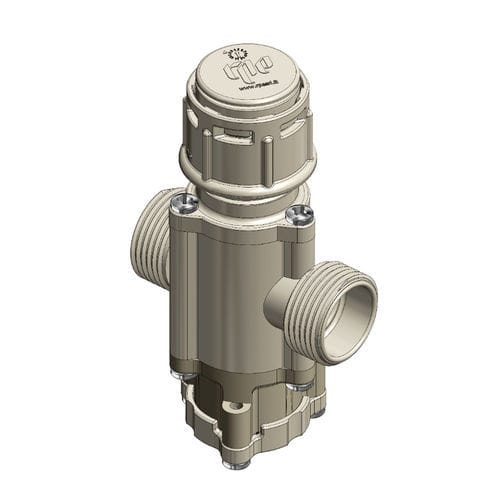

Servogesteuertes Magnetventil R Dual 004

2-WegeNONC

Produktname
R Series Dual 004

Physikalische Merkmale

• Ventilkörper: PA 66 - 30% Glasfaser (GF)

Betriebsspezifikationen

• Arbeitsdruck: 0,2 - 10 bar
• Raumtemperatur (Tu): bis 60° C
• Flüssigkeitstemperatur (Tm): 25° C (indikativ)
• Steuerungsoptionen: Normally closed (NC), Normally open (NO), Latching (LC)
• Durchflussrichtung: Unidirektional

Elektrische Anschlüsse

• Faston 6,3 x 0,8 mm
• Maximale Länge unipolare Leitungen: 5000 mm
• Maximale Länge bipolare Leitungen: 5000 mm

Hydraulische Anschlüsse

• Einlass: 3/4" Innengewinde (M)
• Auslass: 3/4" Innengewinde (M)

Pilot

• Membran: NBR; LSR; EPDM
• Kern: Edelstahl
• Spulen: Klasse F (155° C)
• Montage: Selbstschneidende Schrauben

Durchflussmesser

• Gehäuse Durchflussmesser: POM
• Montage: Selbstschneidende Schrauben

Druckbegrenzer

• Begrenzergehäuse: PA 66 - 30% Glasfaser
• Begrenzerkappe: PA 66 - 30% Glasfaser
• Dichtung: Silikon
• Membran: EPDM + Textil
• Kern: POM
• Dichtungsbauteile: PA 66 - 30% Glasfaser

Filter

• Filtergehäuse: PA 66 - 30% Glasfaser
• Filterkappe: PA 66 - 30% Glasfaser
• Dichtung: Silikon
• O-Ring: NBR; LSR
• Filtergewebe: Edelstahl
• Filteröffnung: ND 10 mm

Datenblätter (Kompatibilitätstabelle)
Header: PILOT | PRESSURE RESTRICTOR | FLOW METER | FILTER
PILOT → | NICHT MÖGLICH | NICHT MÖGLICH | JA | KEIN SINN
PRESSURE RESTRICTOR → | NICHT MÖGLICH | NICHT MÖGLICH | JA | JA
FLOW METER → | Technisches Datenblatt (Durchflussmesser) | JA | KEIN SINN | KEIN SINN
FILTER → | JA | Technisches Datenblatt (Druckbegrenzer/Filter) | JA | JA


Technisches Zusatzdatenblatt (Anschlüsse / Modulkompatibilität)
Header: Connection | Flow regulator | Flow restrictor | Filter | Check valve
IN | 3/4" M | NO | NO | NO | NO
OUT | 3/4" M | NO | NO | NO | NO


Zusätzliche Produktabbildungen
Detaillierte Produktbilder verfügbar (Filteransichten, IN/OUT-Ansichten, Funktionen der Serie).


Technische Merkmale / Spezifikationen

• Produkt: R Series Dual 004
• Ventilkörper-Material: PA 66 - 30% Glasfaser
• Arbeitsdruckbereich: 0,2 - 10 bar
• Betriebstemperatur (Raum) bis: 60° C
• Flüssigkeitstemperatur (indikativ): 25° C
• Steuerungsoptionen: NC, NO, Latching
• Durchflussrichtung: Unidirektional
• Elektrische Anschlüsse: Faston 6,3 x 0,8 mm; Unipolar/Bipolar Leitungen bis 5000 mm
• Hydraulische Anschlüsse: Einlass/Auslass 3/4" Innengewinde (M)
• Pilotmembranen: NBR, LSR, EPDM; Kern Edelstahl; Spulen Klasse F (155° C)
• Durchflussmesser: Gehäuse POM
• Druckbegrenzer: Gehäuse und Kappe PA 66 - 30% Glasfaser; Dichtung Silikon; Membran EPDM + Textil; Kern POM
• Filter: Gehäuse und Kappe PA 66 - 30% Glasfaser; Dichtung Silikon; O-Ring NBR/LSR; Filtergewebe Edelstahl; Öffnung ND 10 mm
