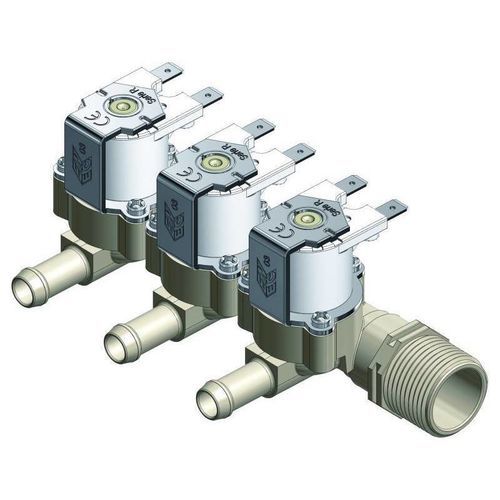

Servogesteuertes Magnetventil RM series

2/2-WegeNONC

Produktübersicht
Modulare R-Serie: 2/2 Magnetventil, DN 11 mm, servounterstützt, normalerweise geschlossen (NC). 1 Einlass, mehrere Auslässe mit PG10 mm. Geeignet für Trinkwasser. Ebenfalls erhältlich mit Direktantrieb sowie in NO- und bistabilen Ausführungen.

Installation
Montage in jeder Lage möglich. Optionaler Befestigungswinkel aus Kunststoff oder Metall für sichere Montage.

Anwendungen

• Hydromassage-Wannen
• Multifunktions-Hydromassageduschen
• Wasserspender
• Bewässerungssysteme für Veranden und Gärten
• Industrieöfen

Physikalische Spezifikationen
Ventilkörper: PA 66 - 30 % Glasfaser
Membranen: NBR; LSR; EPDM
Kern: Edelstahl
Spulen: Klasse F (155 °C)
Montage: Blechschrauben für Wartungszugang

Arbeitsspezifikationen
Arbeitsdruck: 0,2 - 10 bar
Umgebungstemperatur: bis 60 °C
Medientemperatur: 25 °C - 60 °C (ED 100 %); intermittent bis 90 °C (3 ON - 5 OFF)
Bohrung/Öffnung: DN 11 mm
Steuerungsoptionen: Normally Closed (NC); Normally Open (NO); Latching
Strömungsrichtung: unidirektional
KV (1 Ausgang): 20,74 L/min

Elektrische Anschlüsse

• Faston 6,3 x 0,8 mm
• Unipolare Leitungen bis 5000 mm
• Bipolare Leitungen bis 5000 mm

Mindestbestellmenge (MOQ)
Mod. RM 1100: 120 pcs
Mod. RM 1200: 80 pcs
Mod. RM 1300: 40 pcs
Mod. RM 1400: 24 pcs
Mod. RM 1700: 24 pcs

Datenblätter
Modell - IN - OUT - Öffnung - M.O.Q. - Filter - Regler IN - Check IN - Halter - Reduzierer OUT - Check OUT
RM 1100 - 3/4" M - 1 PG10 mm - 11 mm - 120 - ja - ja - ja - ja - ja - ja
RM 1200 - 3/4" M - 2 PG10 mm - 11 mm - 80 - ja - ja - ja - ja - ja - ja
RM 1300 - 3/4" M - 3 PG10 mm - 11 mm - 40 - ja - ja - ja - ja - ja - ja
RM 1400 - 3/4" M - 4 PG10 mm - 11 mm - 24 - ja - ja - ja - ja - ja - ja
RM 1700 - 3/4" M - 7 PG10 mm - 11 mm - 24 - ja - ja - ja - ja - ja - ja

Charakteristika / Technische Spezifikationen

• Serie: R Series Modular
• Typ: 2/2 Magnetventil, servounterstützt
• Öffnung: DN 11 mm
• Medien: geeignet für Trinkwasser
• Optionen: NC, NO, Latching; Direktantrieb verfügbar
• Arbeitsdruck: 0,2 - 10 bar
• KV (1 Ausgang): 20,74 L/min
• Materialien: Ventilkörper PA66-30%GF; Membran NBR/LSR/EPDM; Kern Edelstahl
• Elektrische Anschlüsse: Faston 6,3 x 0,8 mm; max. Leitungs­länge 5000 mm
